    當前位置：首頁 - 車輛數據采集記錄儀 - PCM數據采集器

















    PCM-6851A數據采集器




                    PCM-6851A數據采集器






    •
                產品概述


      •

    •
                技術指標


      •

    •

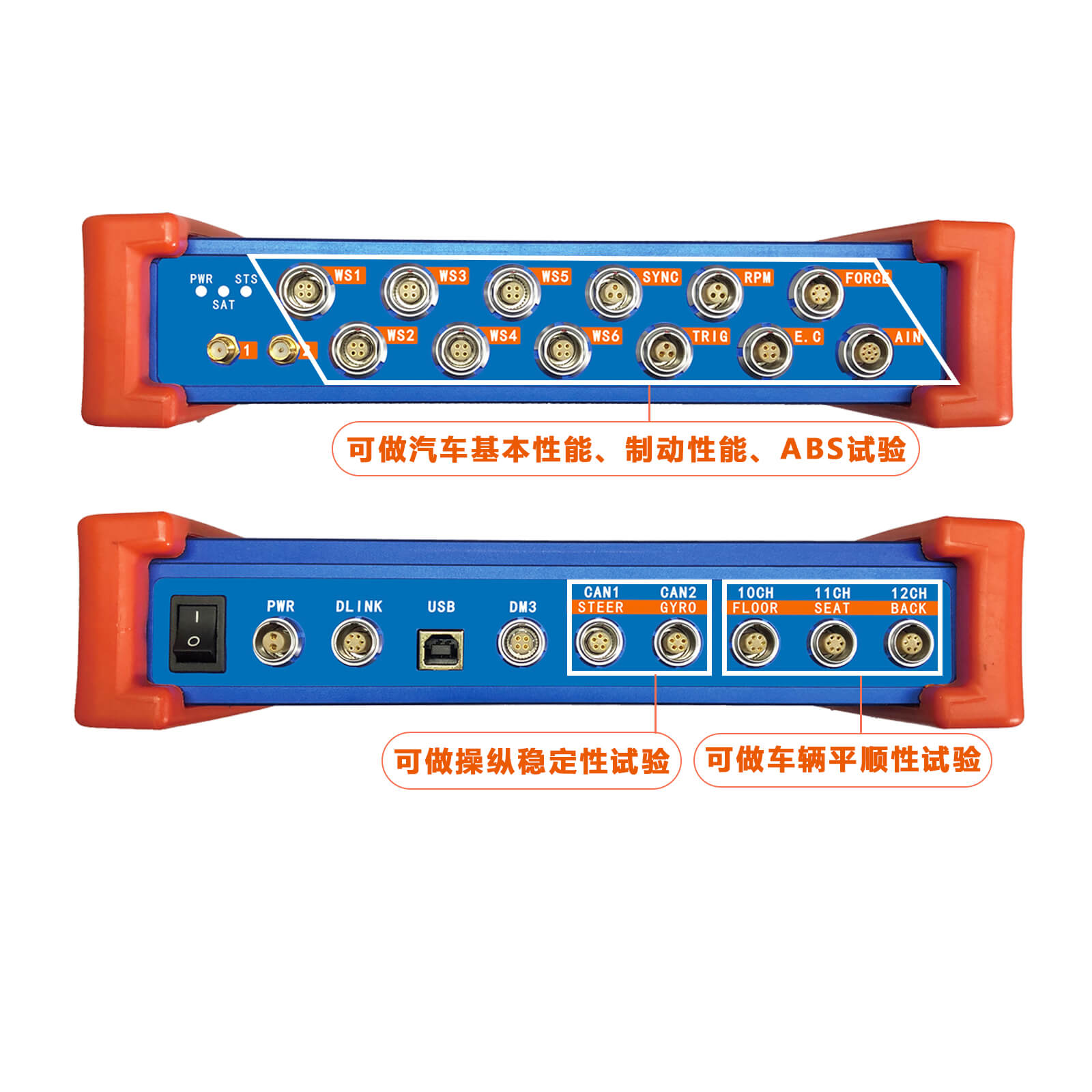

                輸入輸出接口

      •

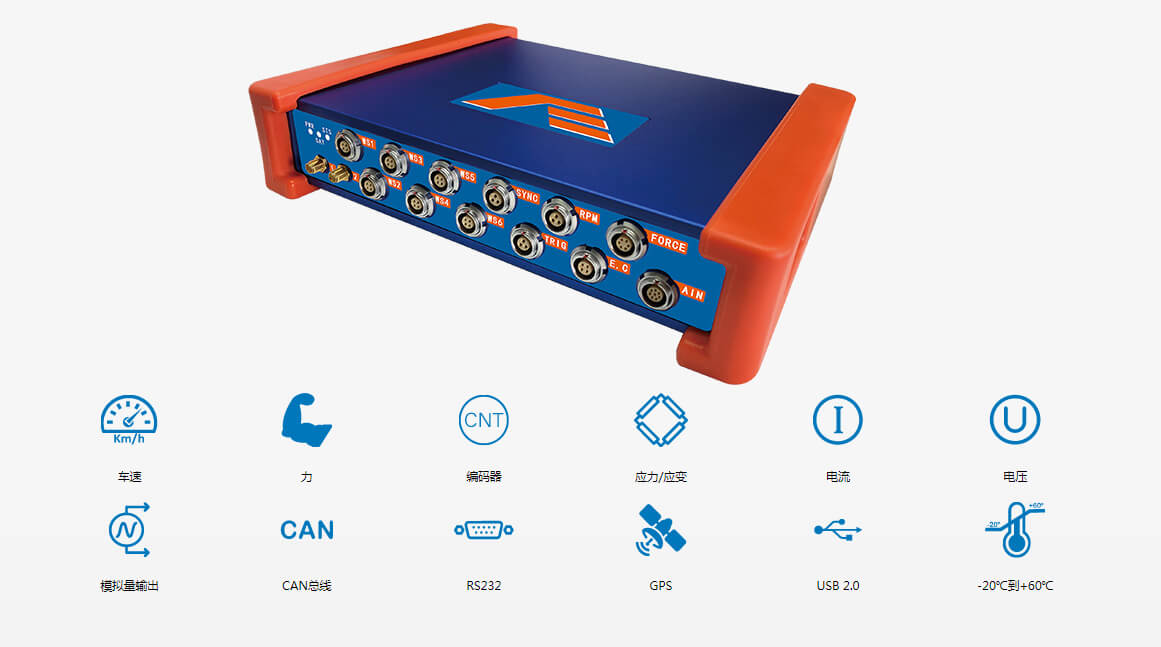

         　　PCM-6851A數據采集器是新一代基于筆記本微機的虛擬儀器，采用技術，將GPS測速模塊內置，涵蓋了汽車測試儀的全部功能，通過USB端口與筆記本微機通訊，可完成汽車動力性能測試、制動性能測試、牽引性能測試、油耗測試、滑行測試、車速表校驗、爬陡坡試驗、ABS測試等符合國家標準的汽車道路試驗，采用車載加厚鋁合金機箱和進口原裝連接插座，具有很高的可靠性。

　　●主要特點

　　采用微控制器+FPGA架構，硬件觸發邏輯，將延遲降到小

　　采用高精度硬件測速方法，最小測速周期為1ms

　　油耗測試接口接入信號為正交TTL雙脈沖信號，具有防反向抖動功能

　　數據采集器內置AD轉換器、多路的正反向計數器和高性能微處理器，同步測量邏輯采用大規模門陣列構建，測試精度高

　　●測量參數

　　車速、時間、距離、油耗、MFDD、踏板力、踏板位移、制動管路壓力、牽引力、發動機轉速、車輪轉速、瞬時轉速、瞬時滑轉（滑移）率, 平均轉速、平均滑轉（滑移）率等。










	PCM-6851A數據采集器技術指標








			車速




				量程：0-400km/h；精度：±0.1 km/h；分辨率：0.01 km/h








			時間


			精度：±0.01s；分辨率：1ms






			距離


			精度：±0.05%(<50cm/km)；分辨率：4mm






			數據更新率


			1~100Hz






			GPS更新頻率


			10Hz，20Hz，100Hz選配






			模擬量輸入


			8CH，1通道內置放大電路和激勵電壓，可直連應變信號

其他7通道輸入信號范圍±5V






			頻率輸入


			6CH，內置傳感器供電，可直接連接輪速傳感器






			車速通道


			1CH，內置高精度測量級GPS/BD測速模塊






			發動機轉速


			1CH，內置傳感器供電，可接脈沖輸出的轉速傳感器






			油耗通道


			1CH，內置傳感器供電，可接雙脈沖輸出的油耗計






			數字觸發


			2CH，可連接制動觸發開關和外檢同步信號






			RS232/CAN


			1CH，用于功能擴展






			USB接口


			1CH，用于與PC機通訊






			電源輸入


			12VDC（7~30V寬電壓）






			功耗


			約12W






			外形尺寸LWH


			251x200x55mm（含防撞保護）






			重量


			約1920g
