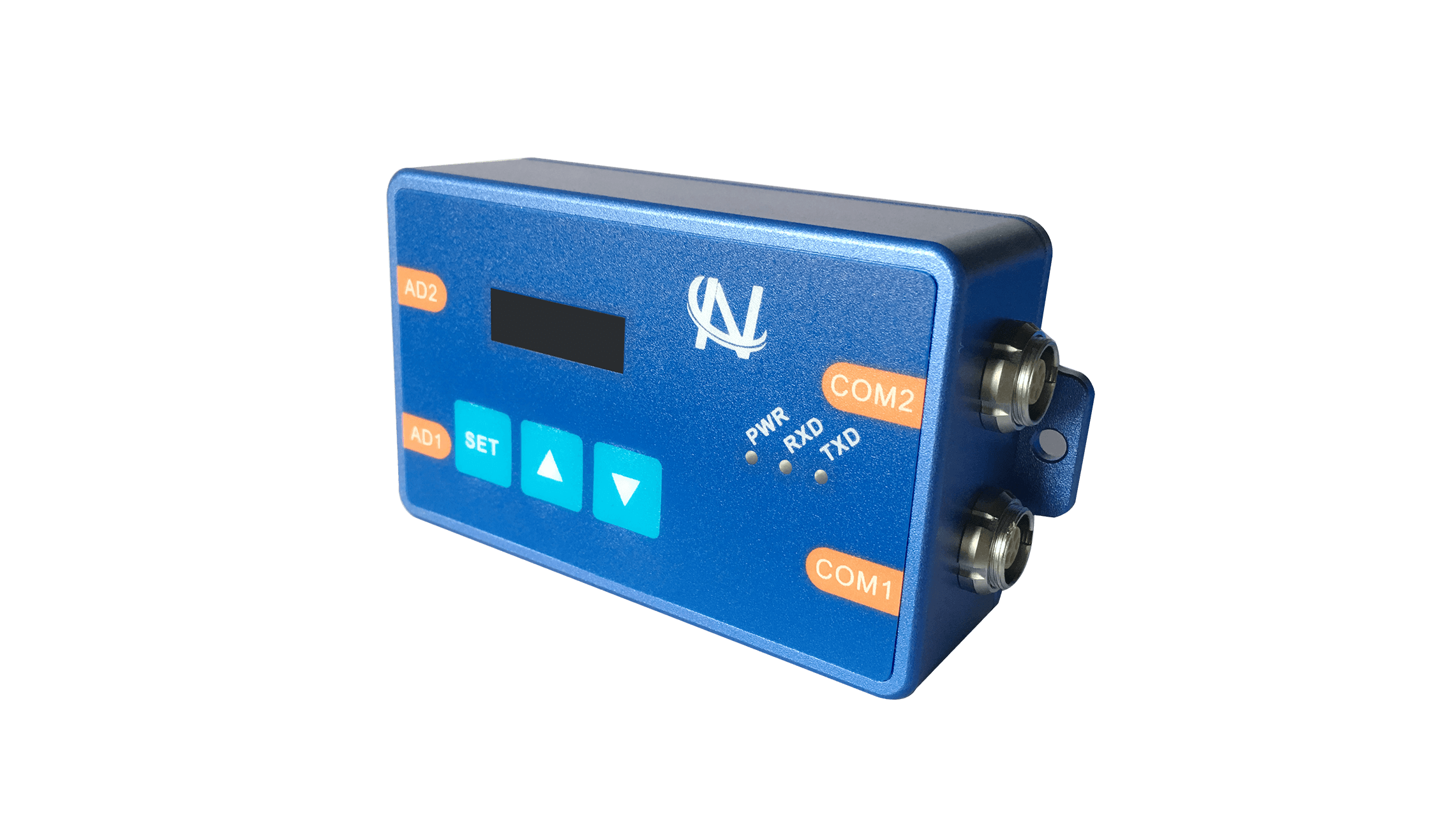

    MINI-AD4采集模塊




                    MINI-AD4采集模塊






    •
                產品介紹


      •

    •
                技術參數


      •

    •
                輸入輸出接口

      •








	 MINI-AD4數采模塊，用于配套我公司的產品使用。內置高速微處理器和24位高精度A/D轉換器，差分輸入，內置程控放大器，內置信號調理電路，可以測量模擬量、頻率量等多種信號，通過RS232或CAN接口進行參數設置和采集數據，可用于車外噪聲測量單元聲壓級和環境參數的采集。改變信號調理電路和內部固件時，也可以測量其他參數。































					MINI-AD4






					  模擬量輸入


					4CH差分/8CH單端輸入，24位ADC，可接0~10V電壓信號、溫度傳感器PT100、K型熱電偶等






					  開關量輸入1


					0~30V輸入






					  開關量輸入2


					頻率測量，0.5V~40V輸入，支持雙脈沖/單脈沖






					  開關量輸出


					頻率輸出






					  1通道RS232


					波特率默認115200（可選擇57600，38400，19200，9600，4800，2400）






					  1通道CAN


					通訊速率125K，250K，500K，1M可設置






					  1通道RS485


					波特率默認9600（可選擇115200，57600，38400，19200，4800，2400），參數設置：可切換顯示參數，可設置波特率






					  顯示方式


					0.91英寸OLED






					  供電電壓


					7~30VDC






					  功耗


					約2W






					  外形尺寸（LWH）


					110mmx58mmx30mm






					  安裝尺寸


					2個M4，中心距102mm






					  重量


					約180g
