VEM-7R雙天線RTK測試記錄儀

產品概述
技術指標

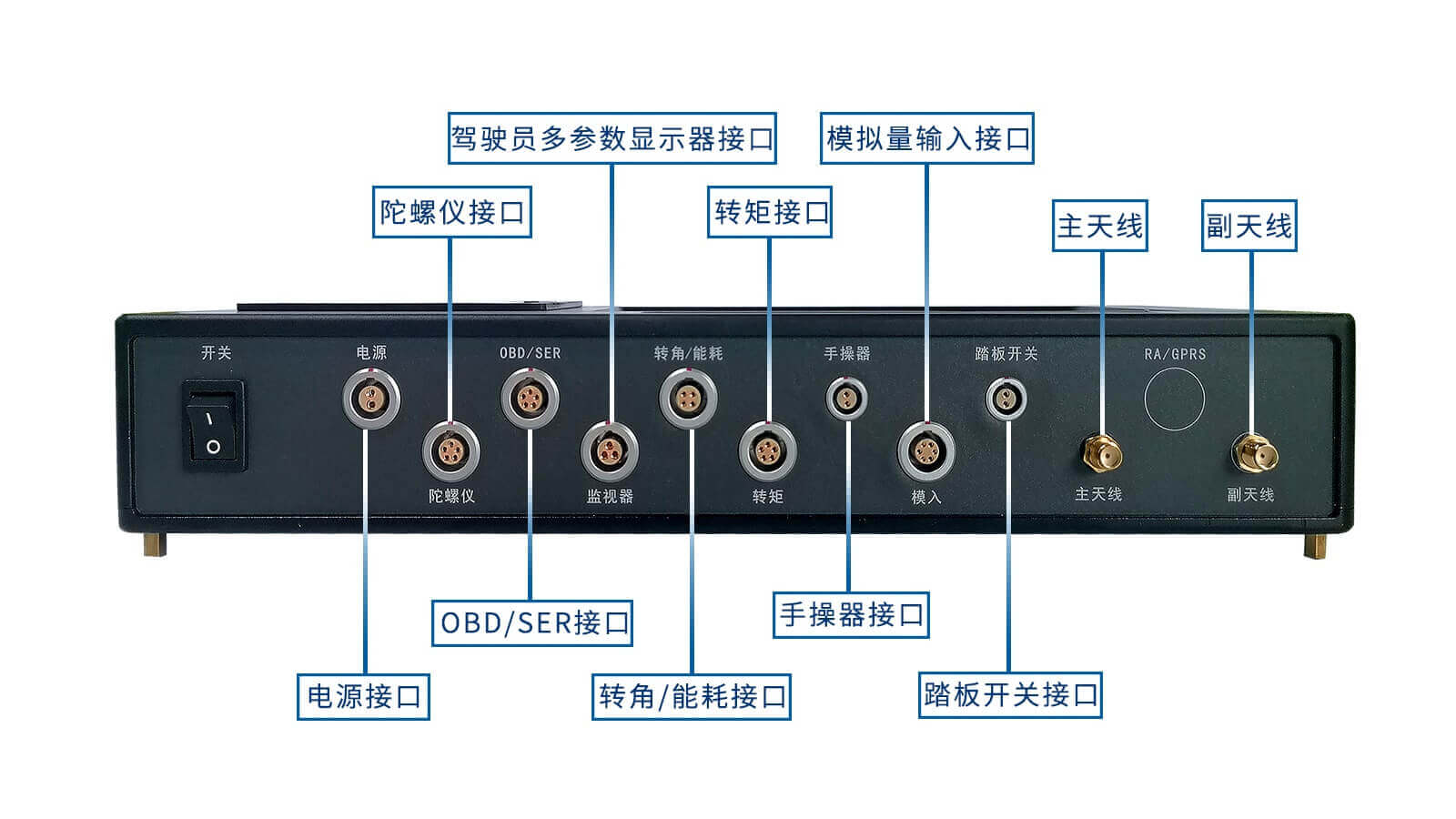

輸入輸出接口

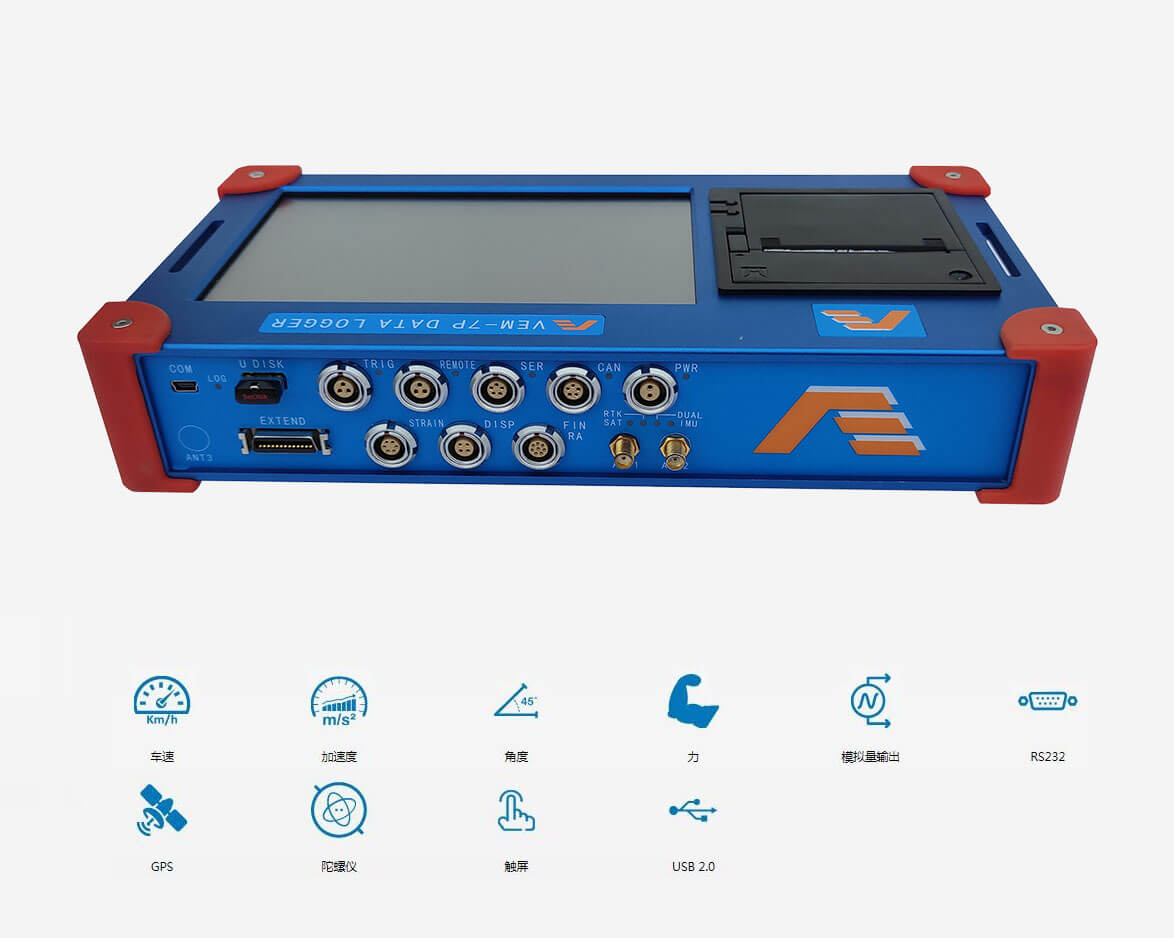

　　VEM-7R雙天線RTK測試記錄儀是一款具有雙天線差分GPS系統的多功能車輛性能測試設備，集數據采集、處理分析、觸摸顯示為一體，具有速度、距離測試精度高、操作簡單、數據處理方便快捷，結構緊湊、便于攜帶等優點?？砂凑諊?guó)標要求完成以下試驗：
　　（1）動力性、經濟性、制動性、里程表校驗、爬陡坡、牽引性能測試等；
　?。?）GB/T6323-2014規定的操縱穩定性7項試驗；
　?。?）JTT1178.1-2018指定的穩態圓周試驗、穩態回轉試驗和蛇形試驗；
　?。?）JTT1178.2-2018指定的穩態圓周、穩態回轉、蛇形、最大擺幅和后部放大系數測試；
　?。?）平順性測試（需連接振動測量模塊）；
　?。?）阻尼比和固有頻率測試（需連接振動測量模塊）；
　?。?）ABS測試（需連接頻率模塊和模擬量模塊）。
　　主要特點：
　　●原始數據U盤存儲
　　●雙天線差分GPS測試系統，測試精度高
　　●7英寸工業觸摸屏操作，試驗過程無需電腦
　　●試驗開始和結束具有聲音提示功能
　　●車速測試，GPS更新率可選20Hz、100Hz可選
　　●VEM-7R雙天線RTK測試記錄儀試驗結束后現場實時進行數據處理
　　●試驗結果現場自動打印或事后打印（選配微型打印機）
　　●PC機軟件支持導入原始數據進行分析，生成試驗報告
　　●VEM-7R雙天線RTK測試記錄儀試驗過程自動條件觸發和結束，支持手操器操作
　　●蛇形試驗，支持手動觸發和自動觸發（選配觸發器），試驗快捷高效
　　測量參數：
　　●車速、側向加速度、前進加速度、橫擺角速度、車身側傾角、車身俯仰角、轉向盤轉角、轉向盤力矩、距離、油耗、MFDD、踏板力、牽引力、發動機轉速等。

車速	量程：0-400km/h；精度：±0.05 km/h；分辨率：0.01 km/h
時間	精度：±0.01s；分辨率：1ms
距離	精度：±0.05%(<50cm/km)；分辨率：4mm
數據更新率	1~100Hz
GPS原始更新頻率	100Hz，雙天線差分GPS
模擬量輸入	4CH，24位精度，6級程控放大器，輸入電壓±50V
車速通道	1CH，內置高精度測量級GPS/BD測速模塊
CAN/OBD	2CH，可直接連接車輛CAN接口，獲取車輛參數
測頻/計數通道	2CH，內置供電，支持單脈沖和正交雙脈沖輸入
數字觸發	2CH，可連接制動觸發開關和手操器
RS232	2CH，可同時連接兩個陀螺儀完成橫向穩定性測試
無線觸發模塊	1CH，主頻433MHz，支持蛇形試驗4位置自動觸發
微打（選配）	打印紙款50mm
電源輸入	12VDC（7~30V寬電壓）
功耗	約12W
外形尺寸LWH	227x150x50mm, 301x150x50mm（內置打印機）
重量	約1990g
