    當前位置：首頁 - 整車性能道路測試系統

















    通過噪聲測試系統




                    通過噪聲測試系統






    •
                概述


      •

    •
                技術指標


      •

    •
                系統配置


      •

    •

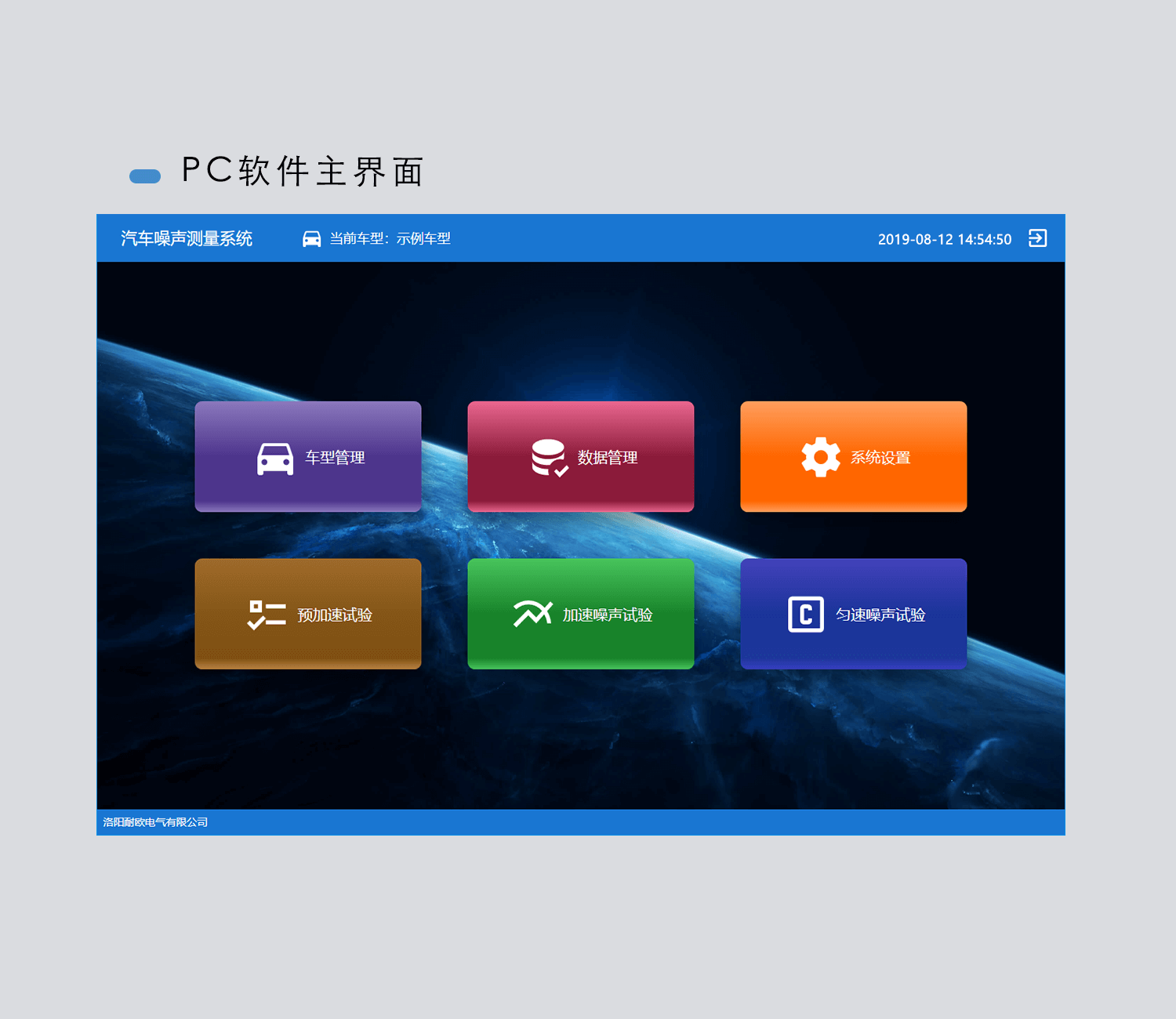

                測試軟件


      •

    •

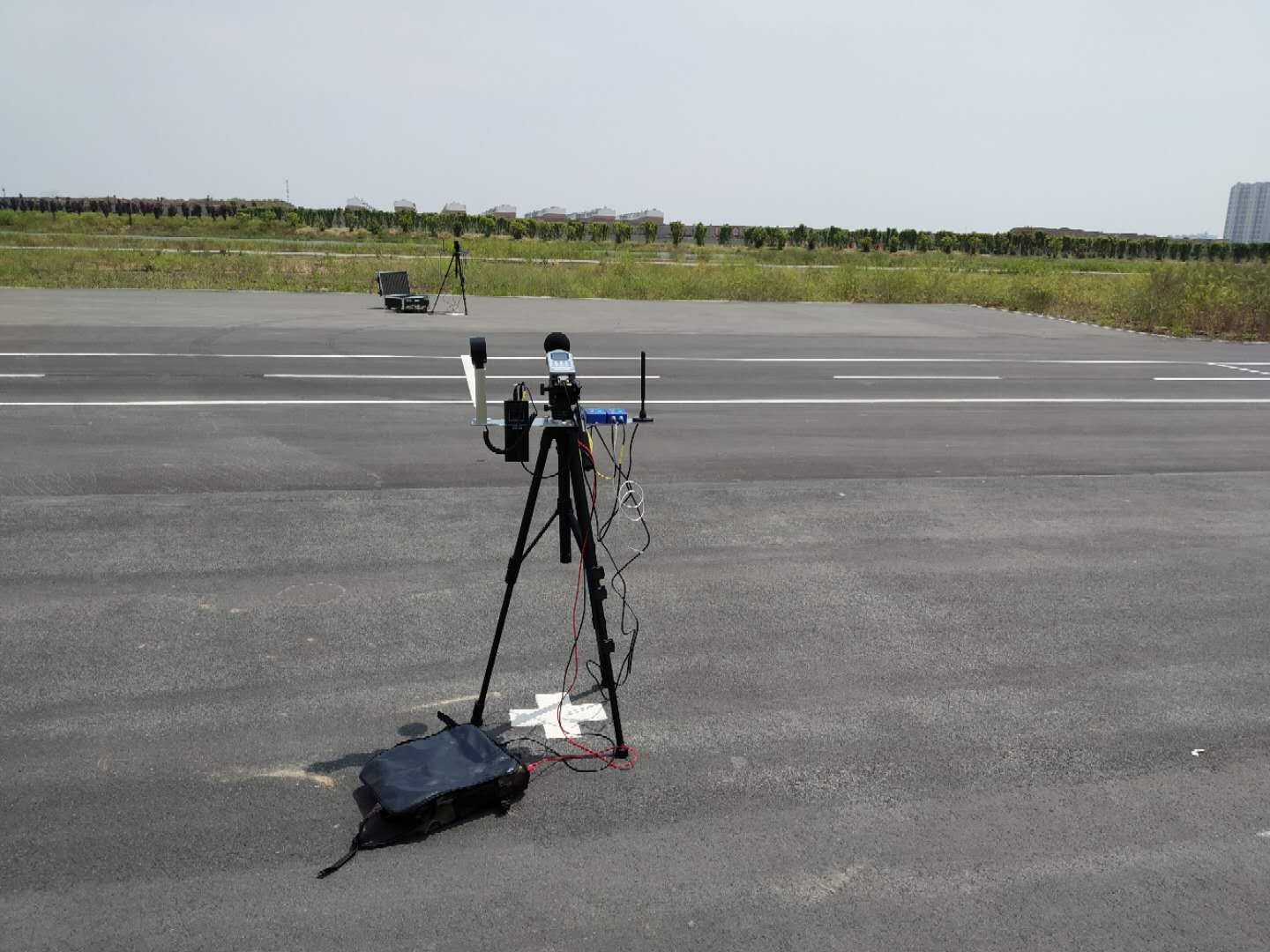

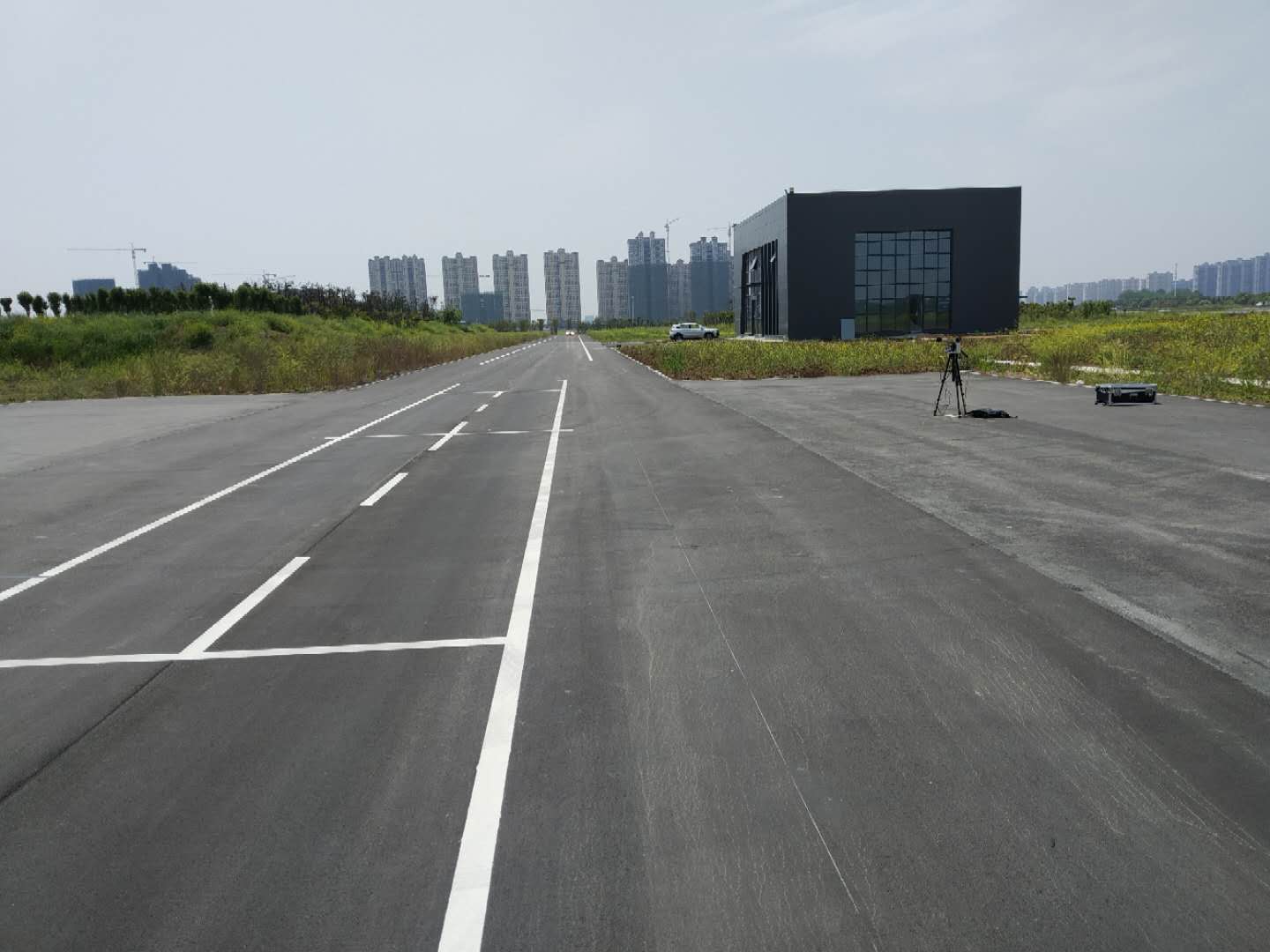

                應用場景

      •






         　　通過噪聲測試系統用于汽車加速行駛車外噪聲測量，能同時滿足ECE R51、GB1495-2018和GB1495-2002，設備功能、量程、精度可適用所有車型，操作方便高效。

　　●試驗項目

　　加速試驗：GB1495-2018，GB1495-2002，ECE R51-2015

　　勻速試驗：GB1495-2018，GB1495-2002，ECE R51-2015

　　●測量參數

　　車速、時間、距離、加速度、發動機轉速、聲級，氣象參數（溫度、風速）。

　　●通過噪聲測試系統主要特點

　　支持標定：支持傳感器標定、試驗數據管理

　　參數可設：車外通過噪聲測試系統可設置車長、參考點、出入線觸發距離等

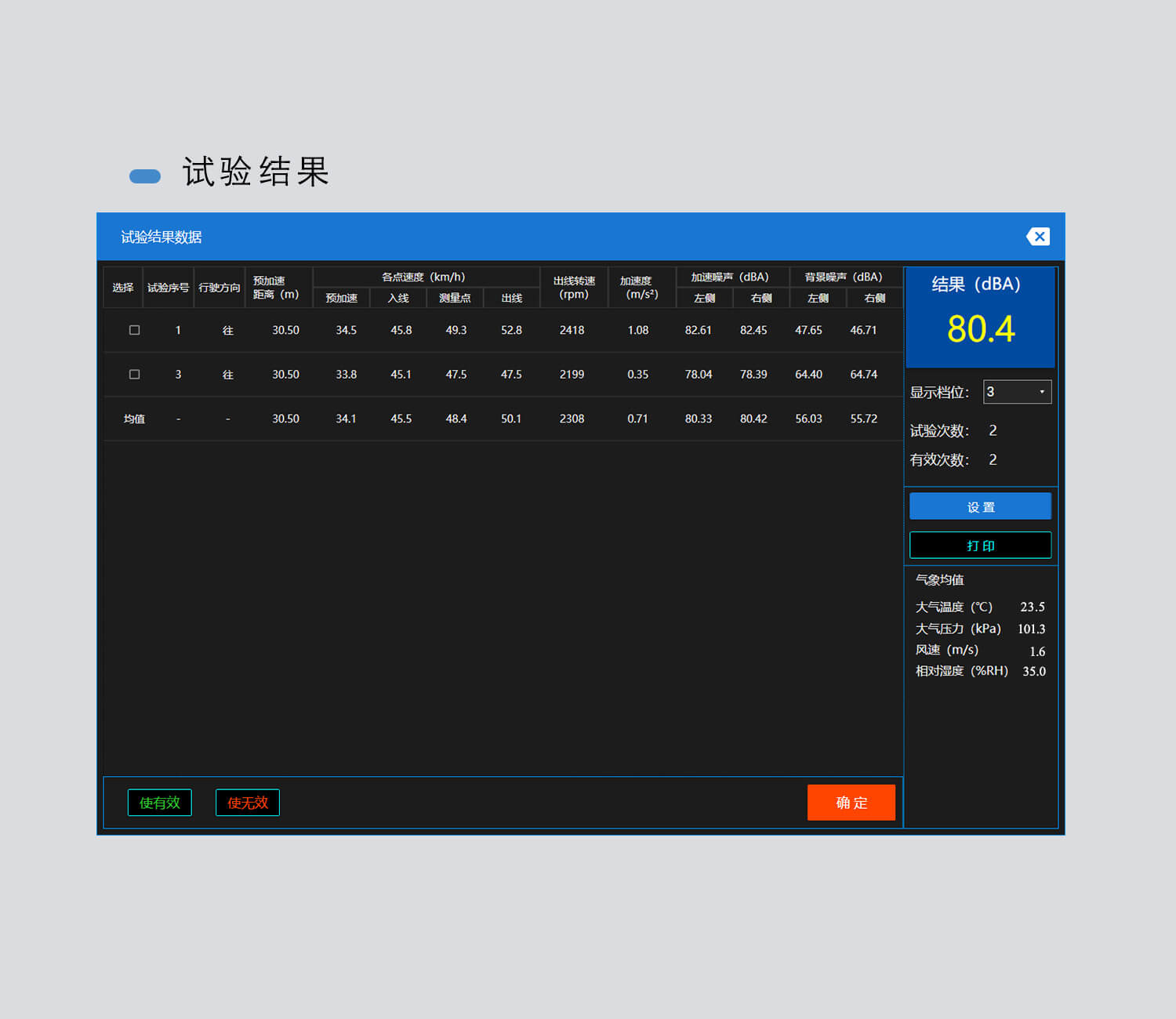

　　打印報告：車外通過噪聲測試系統可以現場打印試驗結果，可以生成試驗報告

　　配置靈活：試驗方案配置靈活，可選擇單邊往返測試和雙邊往返測試模式

　　操作方便：試驗開始和結束硬件自動觸發，延遲小，聲音提示，方便操作

　　適用車型：滿足ECE R51附錄10方法B和GB 1495-2002方法A進行車輛加速行駛車外噪聲的測量，適用于所有車型

　　激光觸發：激光觸發傳感器觸發，穩定可靠；也可以配置RTK基站，自動位置觸發，不需要激光觸發傳感器

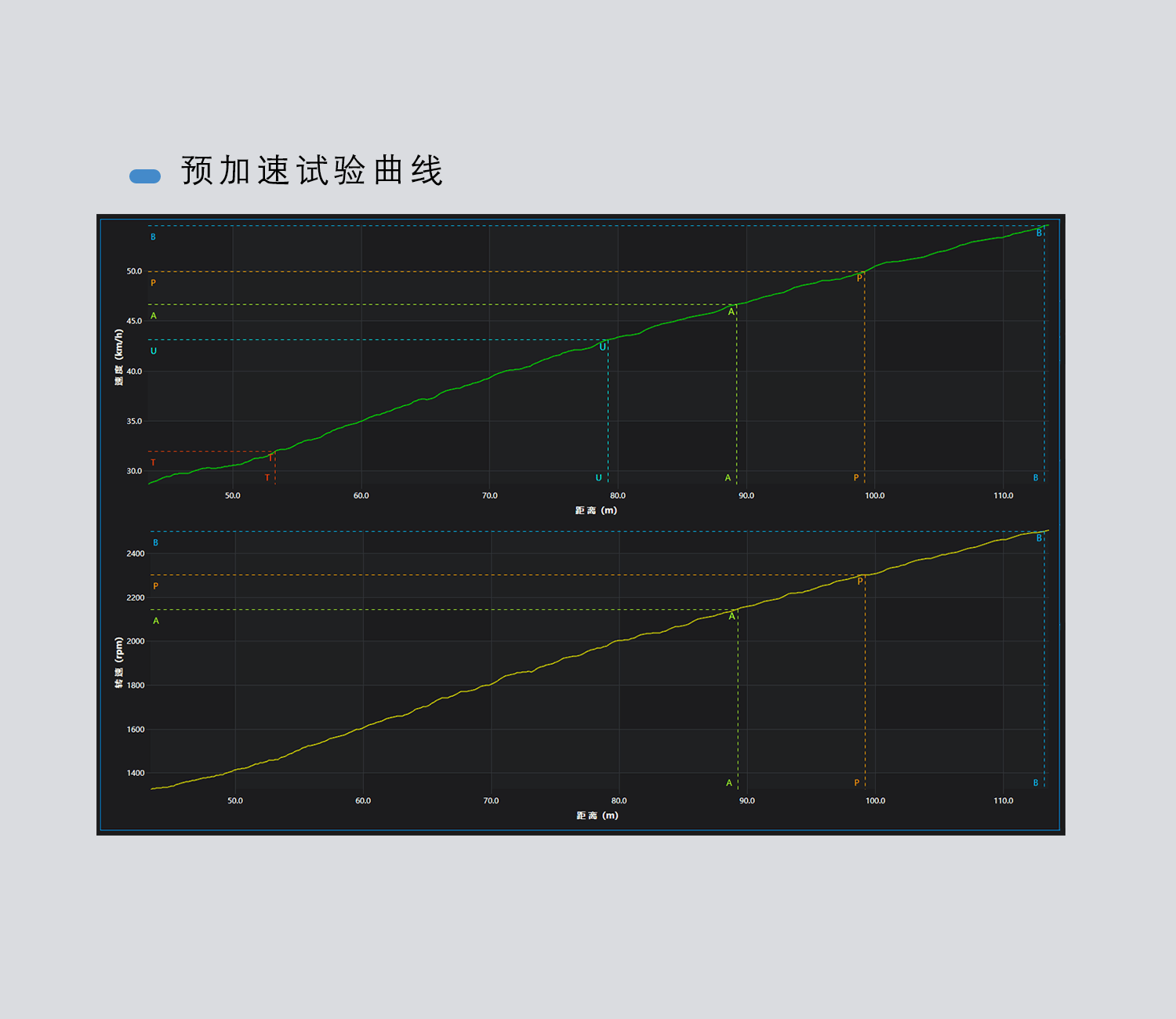

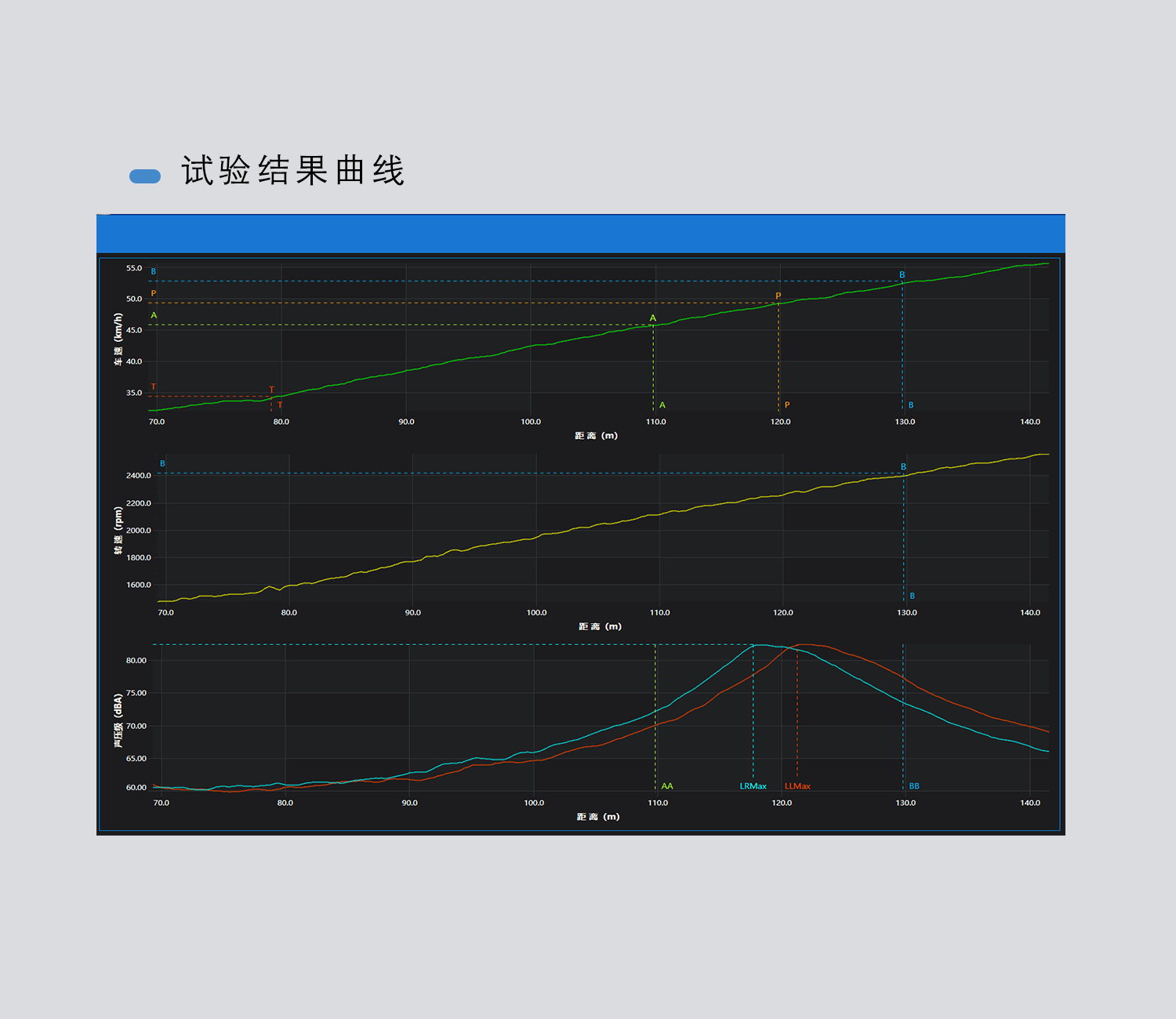

　　實時測量：可以實時測量并計算聲壓級、車速、發動機轉速、加速時間、加速距離、試驗區平均加速度等信號

　　支持選配：可選配環境溫度、地表溫度傳感器和風速傳感器等，實時測量天氣數據
















	車外通過噪聲測試系統技術指標參數








			車速


			100Hz GPS，測速量程0-400km/h，測速精度：±0.1km/h，分辨率0.01 km/h






			時間


			量程：無限制，精度：0.01s






			發動機轉速


			量程0～30KHz，測量精度：±5Hz






			內置打印機


			可實時在線或事后打印試驗結果






			無線數據傳輸


			傳輸距離800m






			聲級計


			量程：22～140dB，精度：1級

測量頻率：10Hz～20KHz, 采樣頻率：48KHz，24位AD

支持A、C、Z頻率計權，F(xiàn)ast、Slow、Impulse時間計權






			校準器


			精度1級，94dB/114dB，1kHz






			數據更新率


			20～1000Hz，通過主機可設置






			溫度測量


			量程：-50℃～150℃，精度：±0.5℃






			風速測量


			量程：0.4～35m/s，分辨率：0.2m/s，精度：±2%






			地面測量設備供電


			12V鋰電池組供電，充滿電后連續使用時間≥60h






			車載設備供電


			12VDC（9~36V寬電壓）






			12.3英寸觸摸屏


			WIN10操作系統，內存4GB，固態硬盤128GB














    •

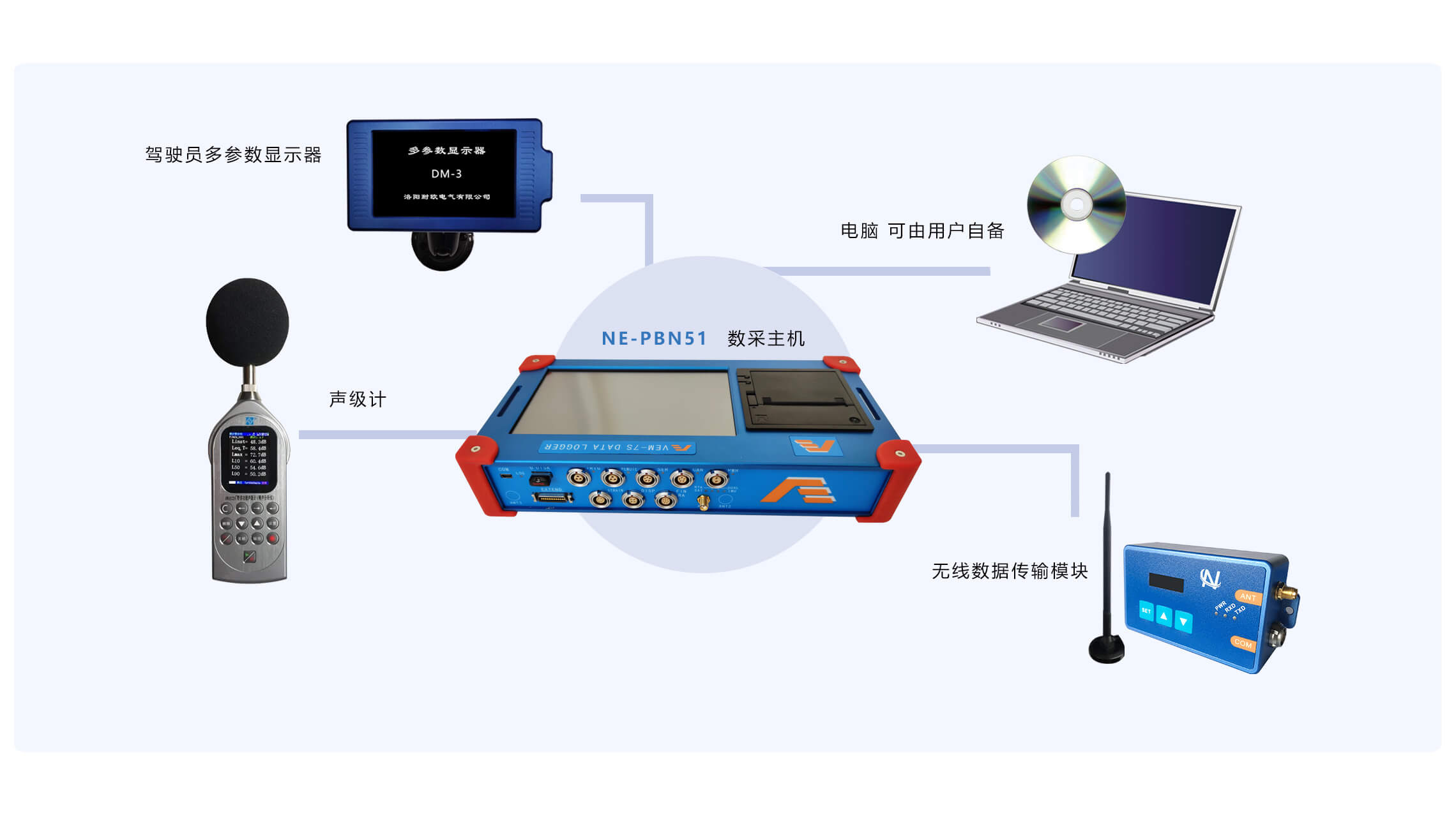

                         車外噪聲測試系統配置





      車外噪聲測試系統配置


      ●系統主機：NE-PBN51

●數據處理顯示器：12.3英寸

●發動機轉速傳感器：用戶選擇

●激光觸發傳感器：NE-D50NK，1個

●手操器：HS-1

●無線數據傳輸模塊：NE-RA24G

●聲級計（1級）：用戶選擇

●聲校準器（1級）：用戶選擇

●聲級數據采集模塊：NE-AD4

●三腳架：液壓緩沖

●溫度傳感器：PT100

●風速傳感器：AZ-8901

●激光反射板：TD-120

●鋰電池組：12V




      •
