    汽車平順性測試分析系統




                    汽車平順性測試分析系統






    •
                概述


      •

    •
                技術指標


      •

    •
                系統配置


      •

    •
                測試軟件


      •

    •

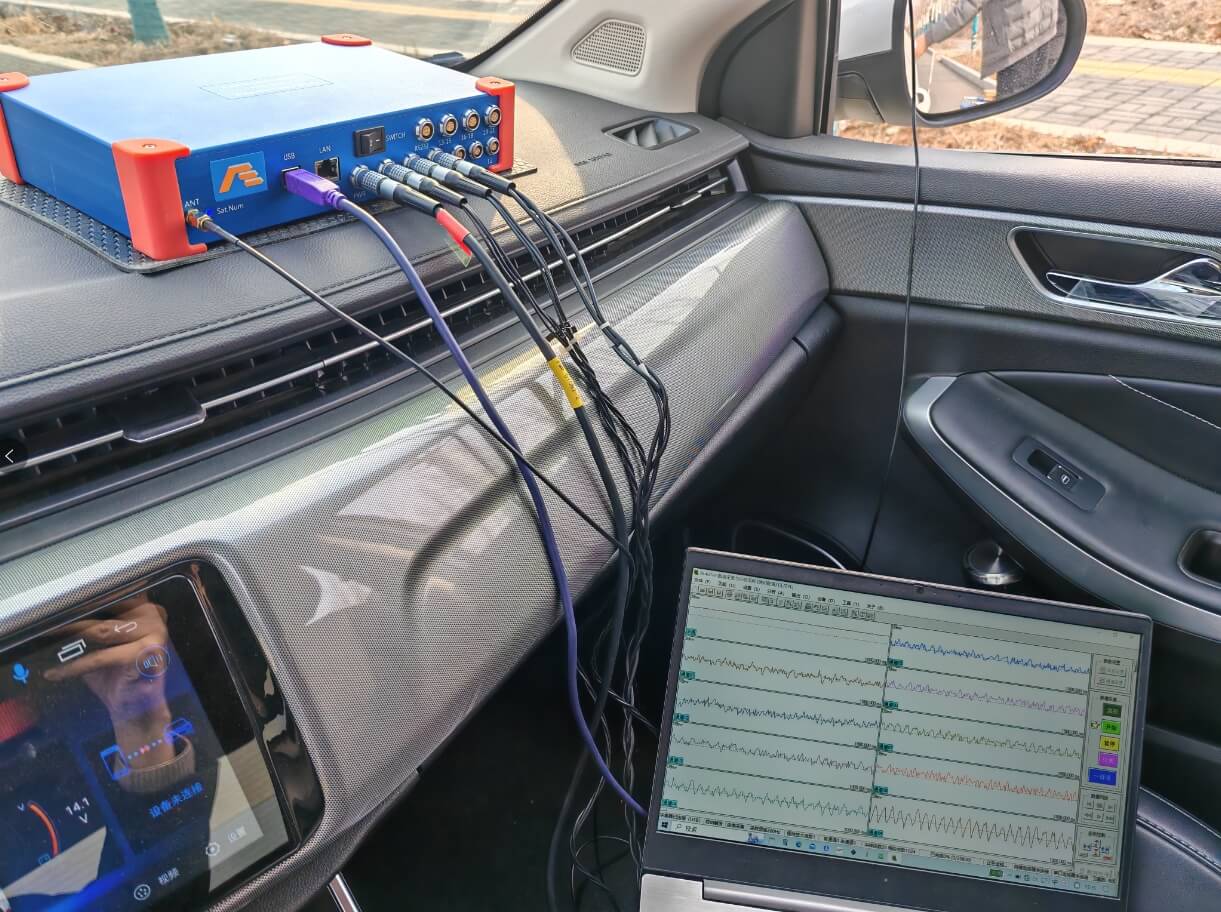

                應用場景

      •

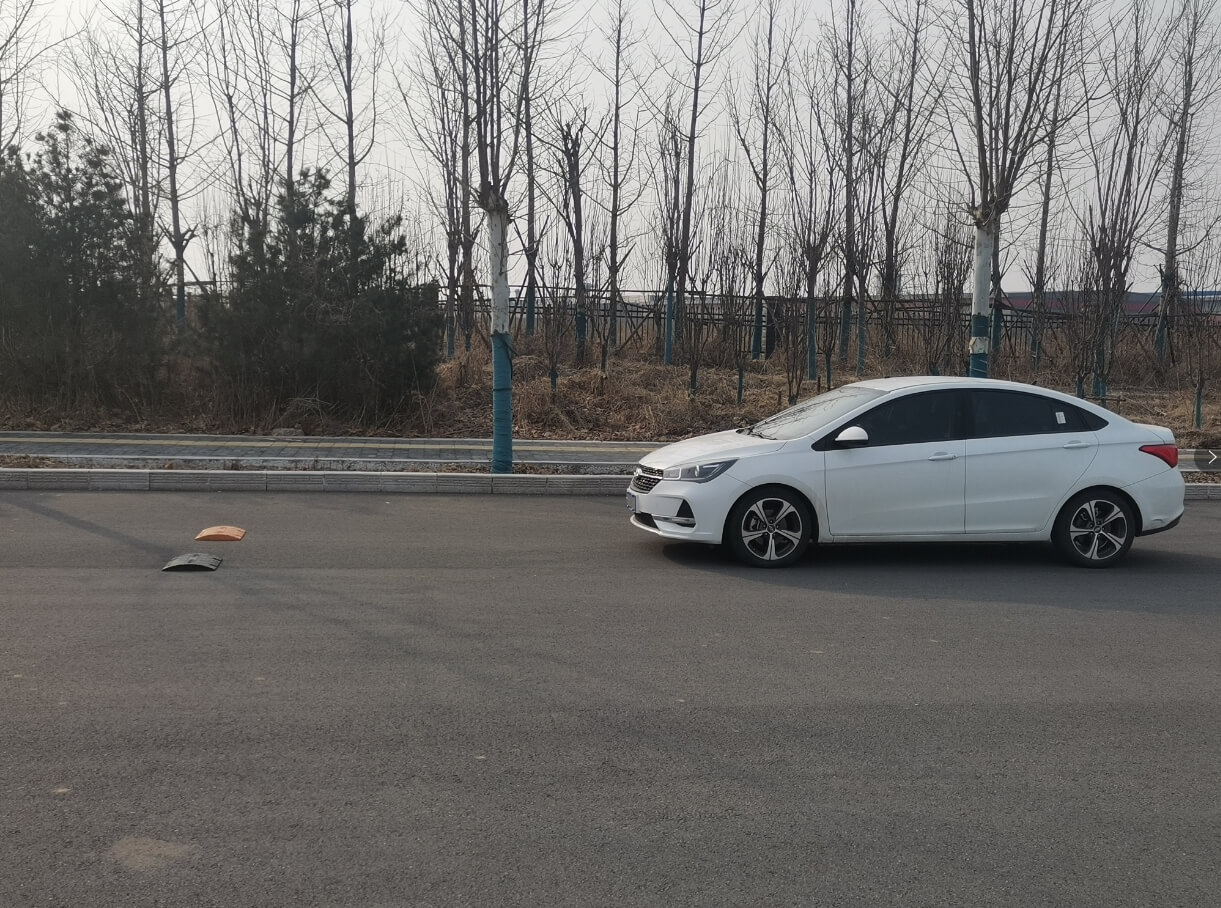

	　　汽車平順性測試分析系統是針對車輛振動信號分析處理而設計的一款基于PC機的智能化測試平臺，尤其適用于車輛行駛平順性測試（隨機輸入和脈沖輸入），符合GB4970-2009汽車行駛平順性試驗標準與數據處理標準。也適用于車輛懸架固有頻率阻尼比測試及其它普通振動分析，支持噪聲測試（選配）。


　　試驗項目

　　●汽車平順性試驗               GB/T4970、GB/T5902

　　●車輛懸架固有頻率測試     GB4783

　　●車輛阻尼比測試               GB4783

　　汽車平順性測試分析系統測量參數

　　●車速、振動加速度、最大加速度響應、振動劑量、峰值系數、加權加速度均方根值、最大加權加速度均方根值、總加權加速度均方根值、綜合加權加速度均方根值等。

　　主要特點

　　●汽車平順性測試分析系統強大的數據采集和分析功能

　　●硬件程控放大器，適用寬范圍的信號變化范圍

　　●硬件抗混疊濾波器和高階軟件濾波器

　　●汽車平順性測試分析系統具有通用數據采集和分析功能

　　●可選配GPS測速模塊，自動記錄工況車速

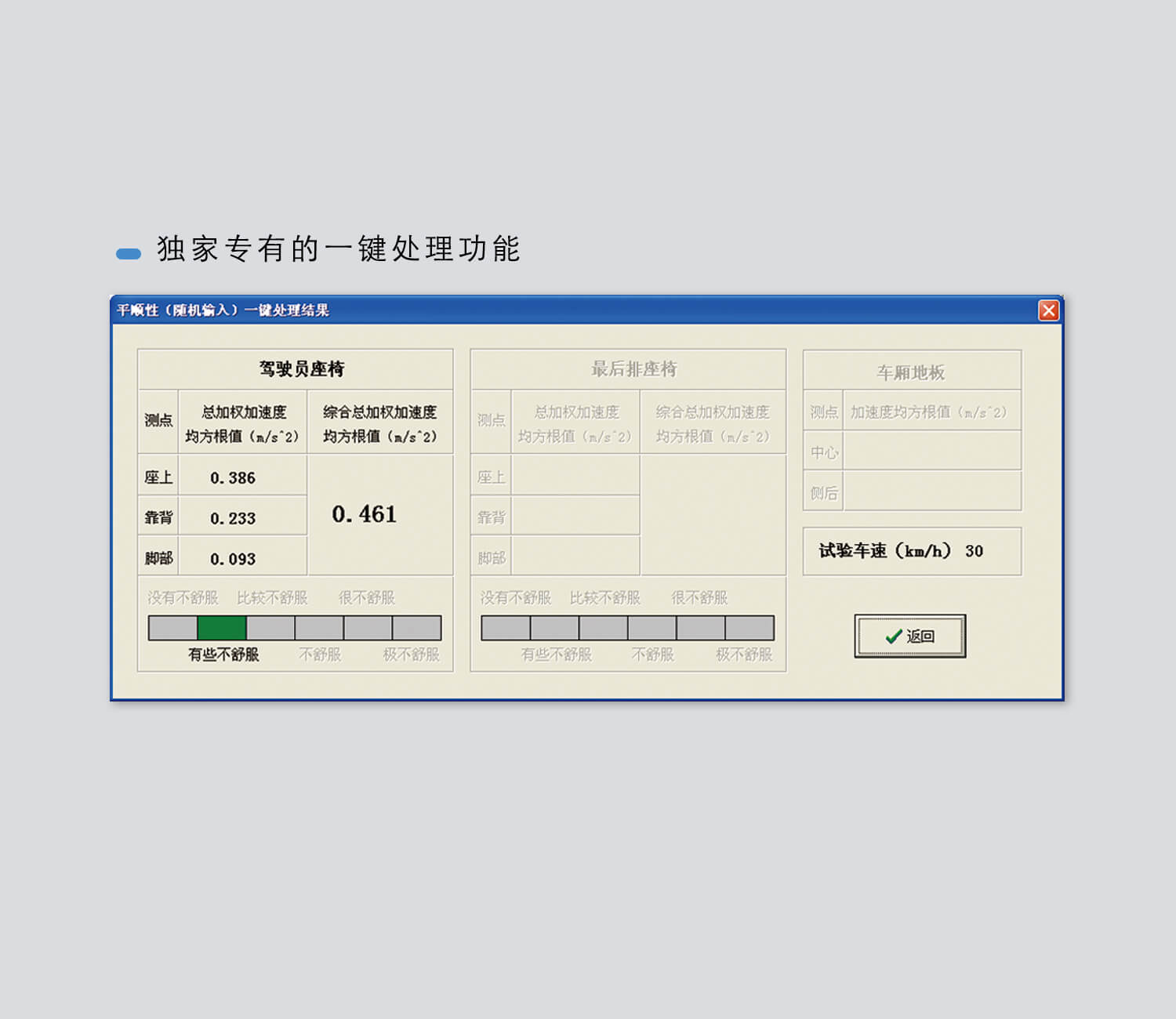

　　●試驗數據自動管理，獨有的一鍵數據處理功能

　　●可外部擴展多通道振動/壓力/溫度等信號測量

　　●試驗數據支持多種形式的導出和打印功能，方便生成試驗報告

　　汽車平順性測試分析系統軟件功能

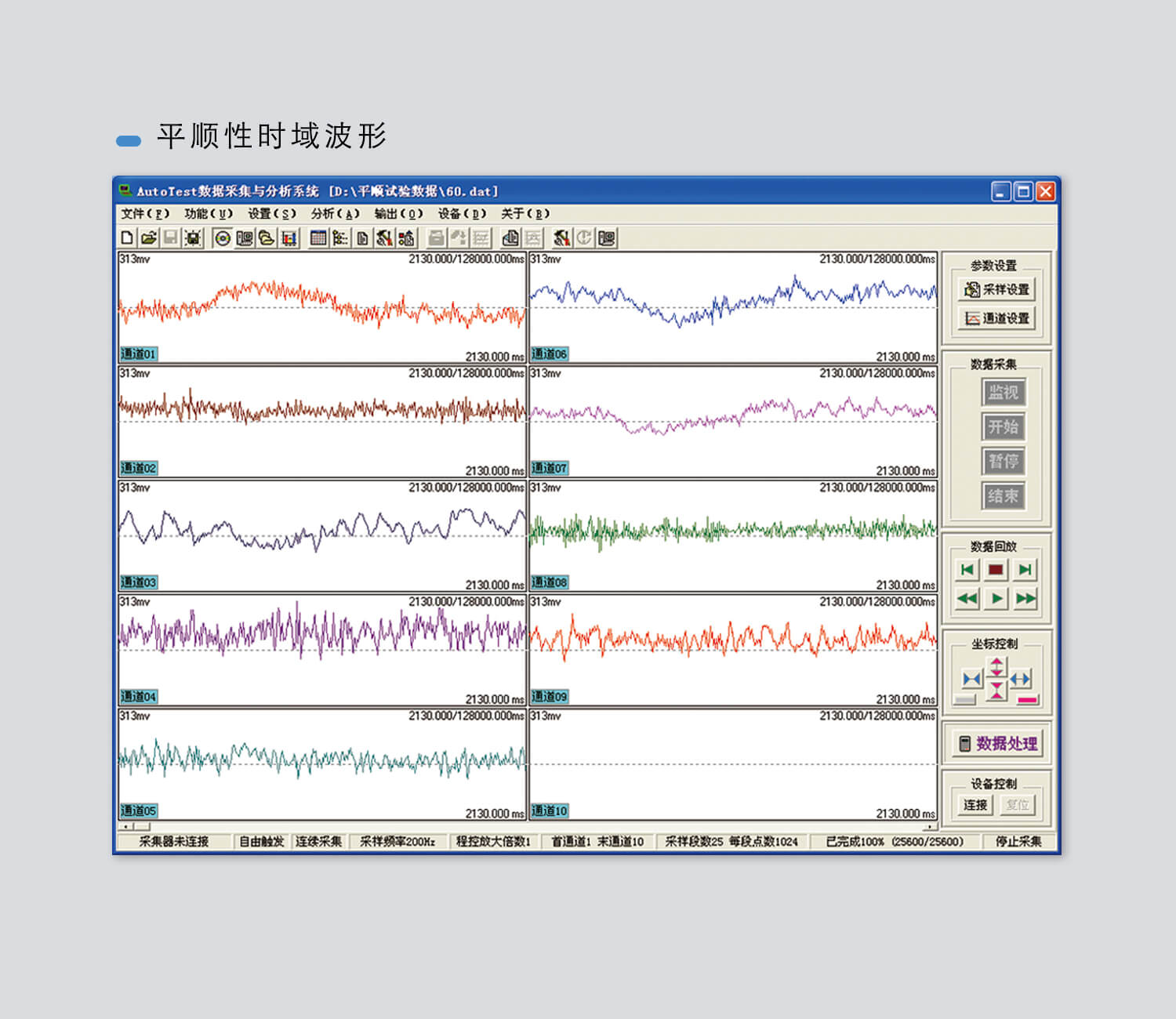

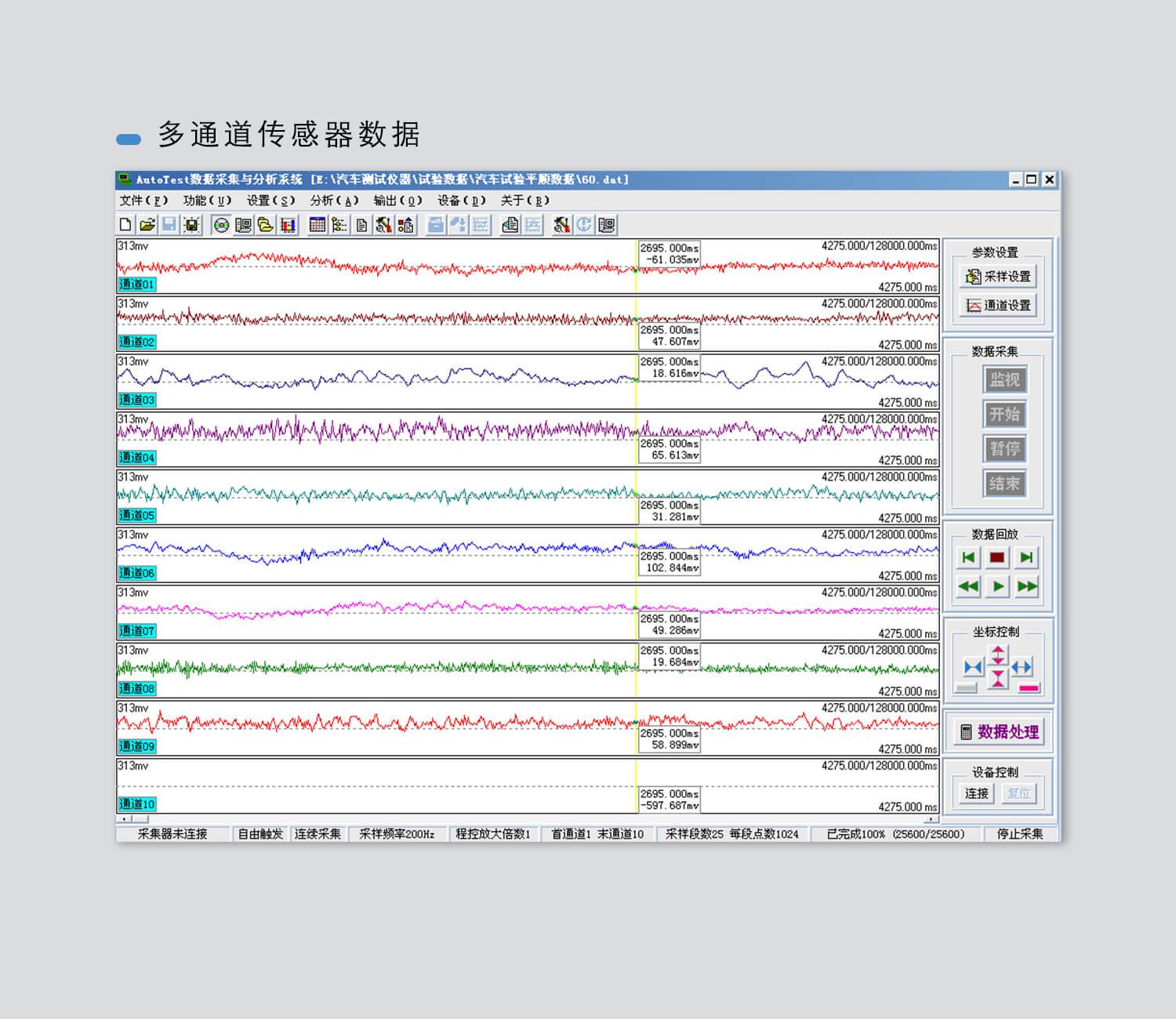

　　●多通道連續、實時示波功能

　　●多通道記錄功能

　　●多通道聯動光標讀數功能

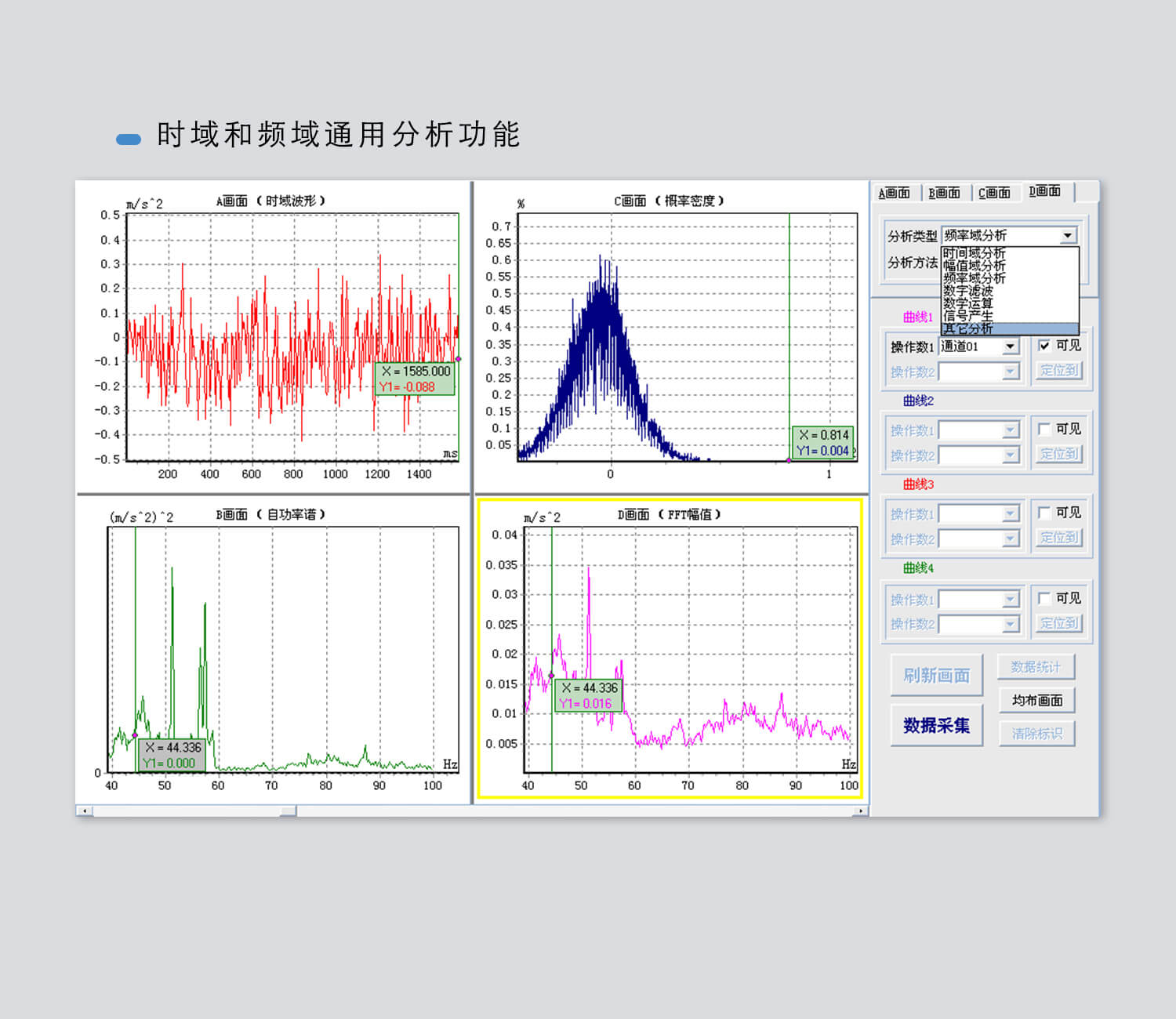

　　●自相關、互相關分析功能

　　●概率密度、概率分布統計功能

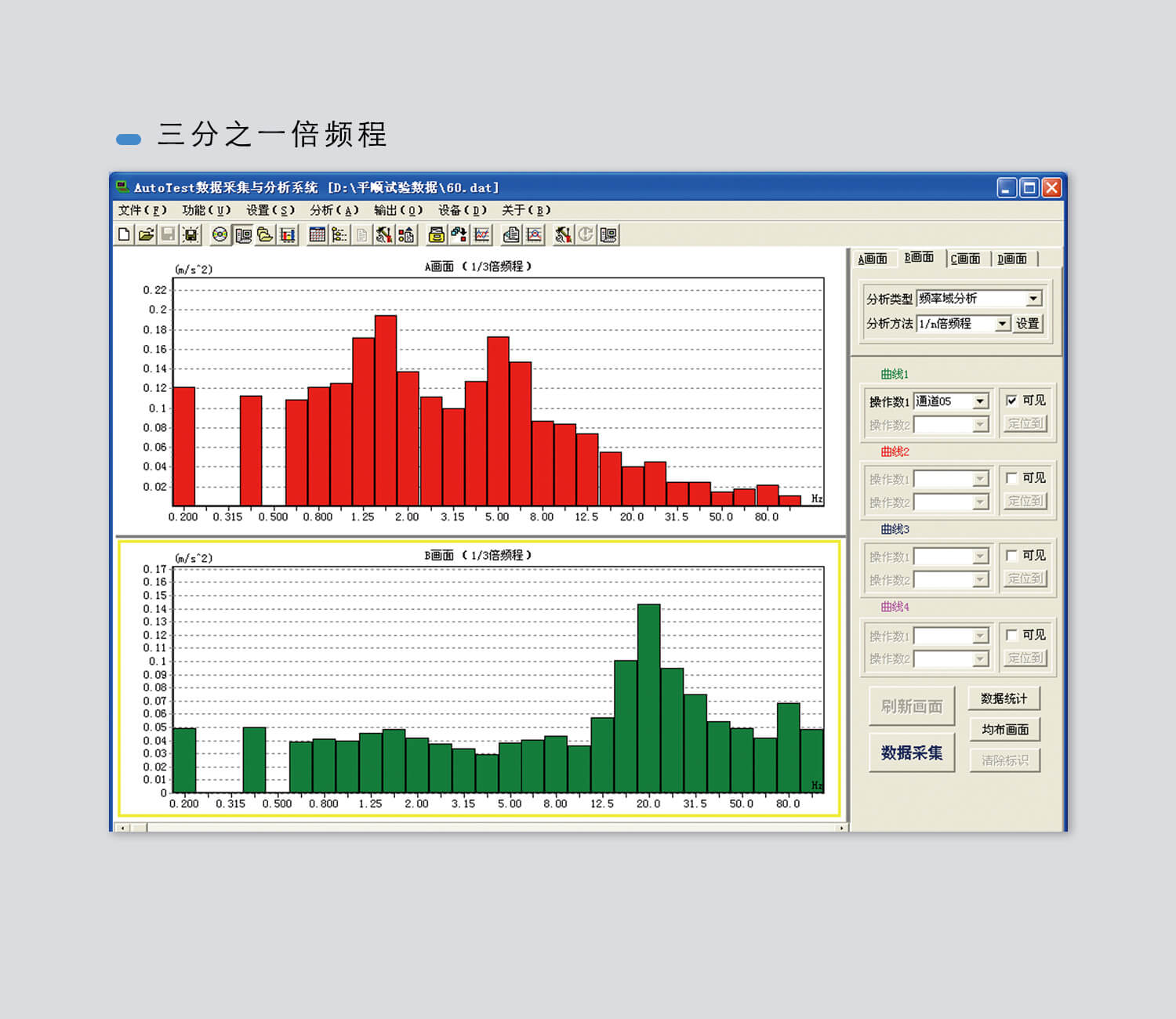

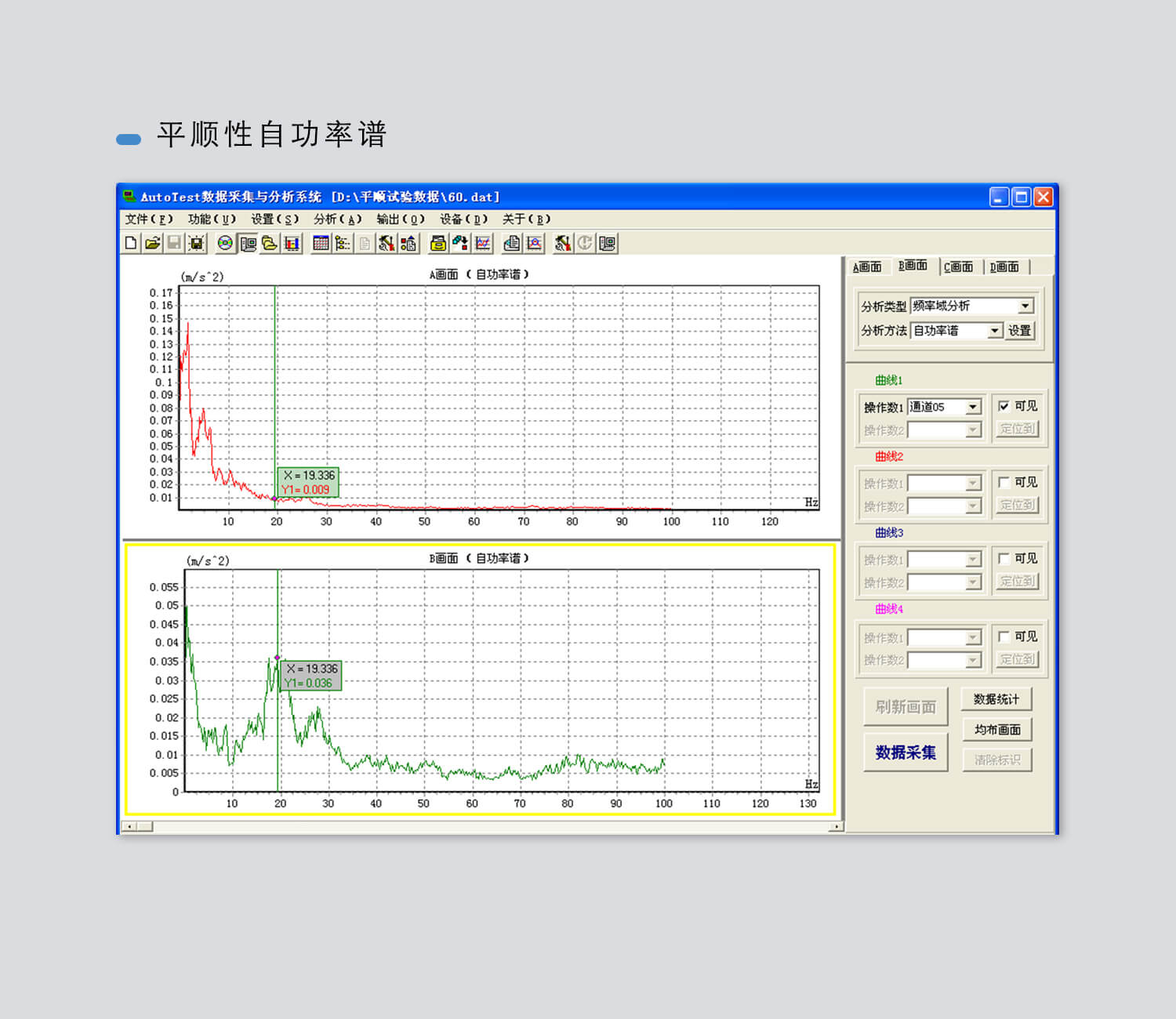

　　●頻域分析功能（FFT實譜、FFT虛譜、FFT幅值譜、FFT相位譜、自功率譜（均方譜、均方根譜、對數譜）、互功率譜、傳遞函數、相干函數、1/n倍頻程（n=1-12）

　　●頻域加權功能（支持汽車平順性振動加權網絡Wk、Wd、We，支持噪聲A、B、C、D聲級加權網絡）

　　●時域濾波功能（支持低通、高通、帶通、帶阻濾波，支持汽車平順性振動Wk、Wd、We時域濾波網絡，支持噪聲A、B、C、D聲級時域濾波網絡）

　　●虛擬信號生成功能（可生成正弦、方波、三角波、鋸齒波等多種波形）

　　●時域運算功能（支持任意兩通道加、減、乘、除運算，單通道信號的積分、微分、消除趨勢項、零均值化等）

　　●提供32個虛擬通道，使時域運算可以依次進行

　　●所有數據、波形的輸出功能

　　●存儲試驗原始數據，試驗過程中實時顯示試驗數據曲線，按照國標進行數據處理，生成和打印試驗報告



	　　●試驗數據自動管理，獨有的一鍵數據處理功能











	汽車平順性測試分析系統技術指標








			總通道數


			32CH






			AD精度


			16位（分辨率1/65536）






			采樣頻率


			250ksps






			程控放大倍數


			1、2、4、8共4檔可編程






			偽同步、連續采樣


			支持






			任意通道觸發模式


			支持高電平、低電平、上升沿、下降沿觸發，觸發電壓可設






			外觸發


			支持同步、跟蹤






			通用信號輸入接口


			10CH，信號范圍±5V，鍍金DB25插座






			傳感器接口


			12CH，進口插座（可選配21CH）






			內置硬件抗混疊濾波器


			12CH，8階巴特沃斯濾波器（可選配21CH）






			內置ICP傳感器放大器


			12CH，可直連IEPE振動傳感器或傳聲器（可選配21CH）






			主機接口


			USB /網口






			電源輸入


			12VDC（7~30V寬電壓）






			功耗


			約12W






			外形尺寸LWH


			250x165x53mm






			重量


			約1620g














    •

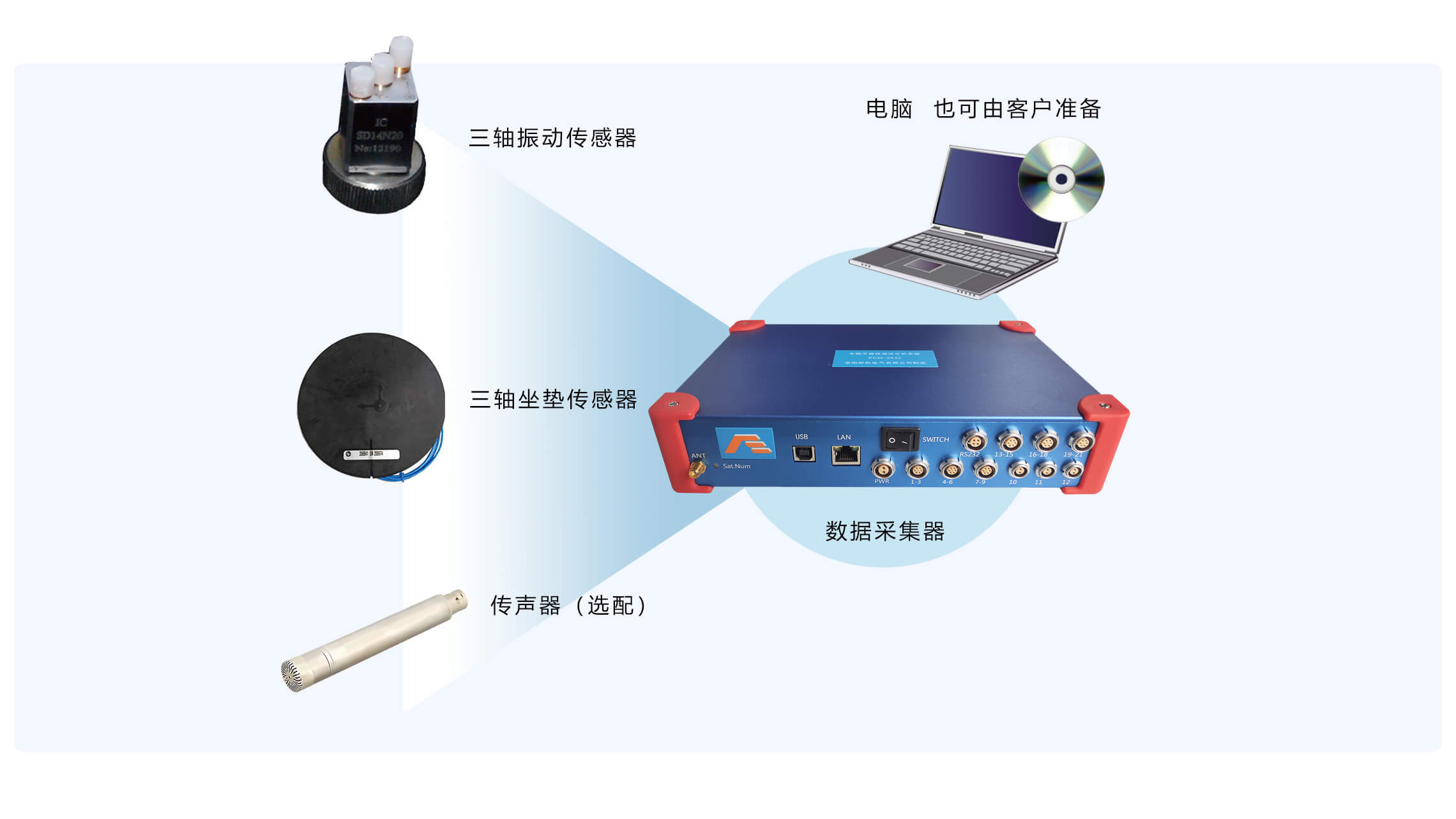

                         平順性測試分析系統系統配置





      平順性測試分析系統系統配置

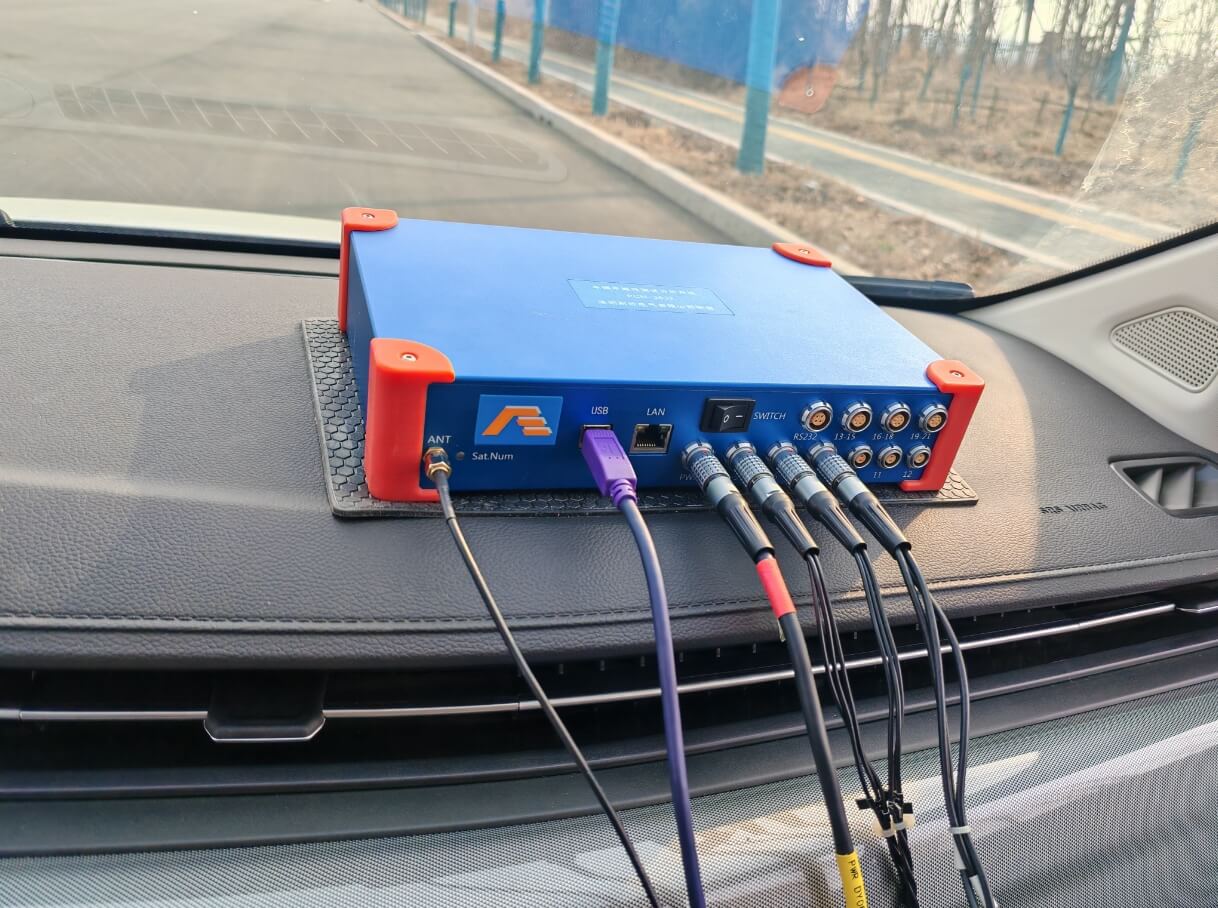

      ●數據采集器：PCM-2532

●筆記本電腦：主流品牌

●試驗鋰電池

●三軸振動傳感器

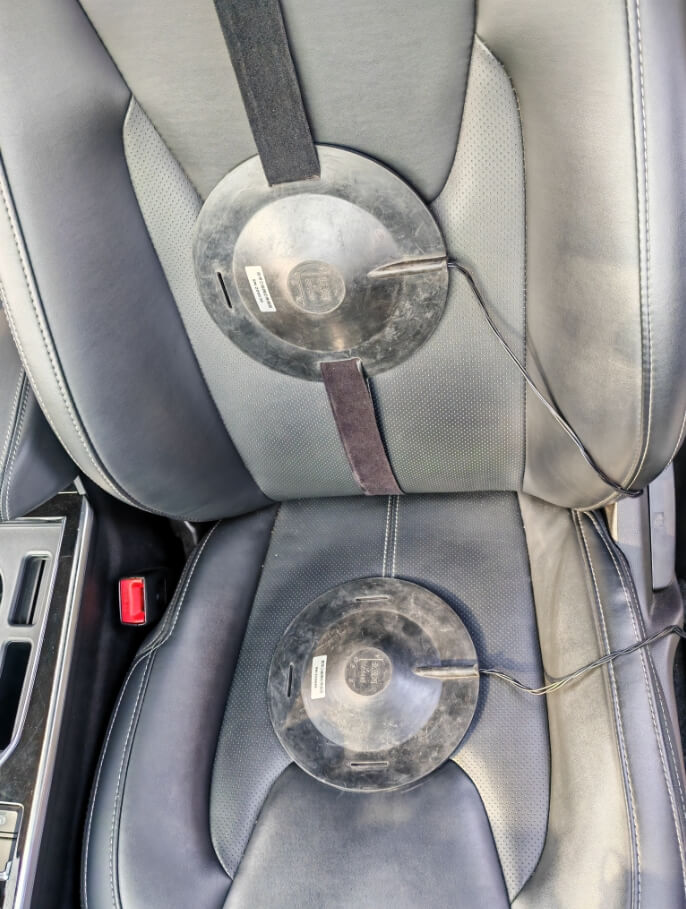

●三軸坐墊傳感器

●附件：信號線，電源線，GPS天線

●儀器收納箱NE-BOX2532

●單軸振動傳感器（選配）

●平順性采集分析軟件

●噪聲測試分析軟件（選配）




      •
