    制動響應時間測試系統




                    制動響應時間測試系統






    •
                概述


      •

    •
                技術指標


      •

    •
                系統配置


      •

    •
                測試軟件


      •

    •

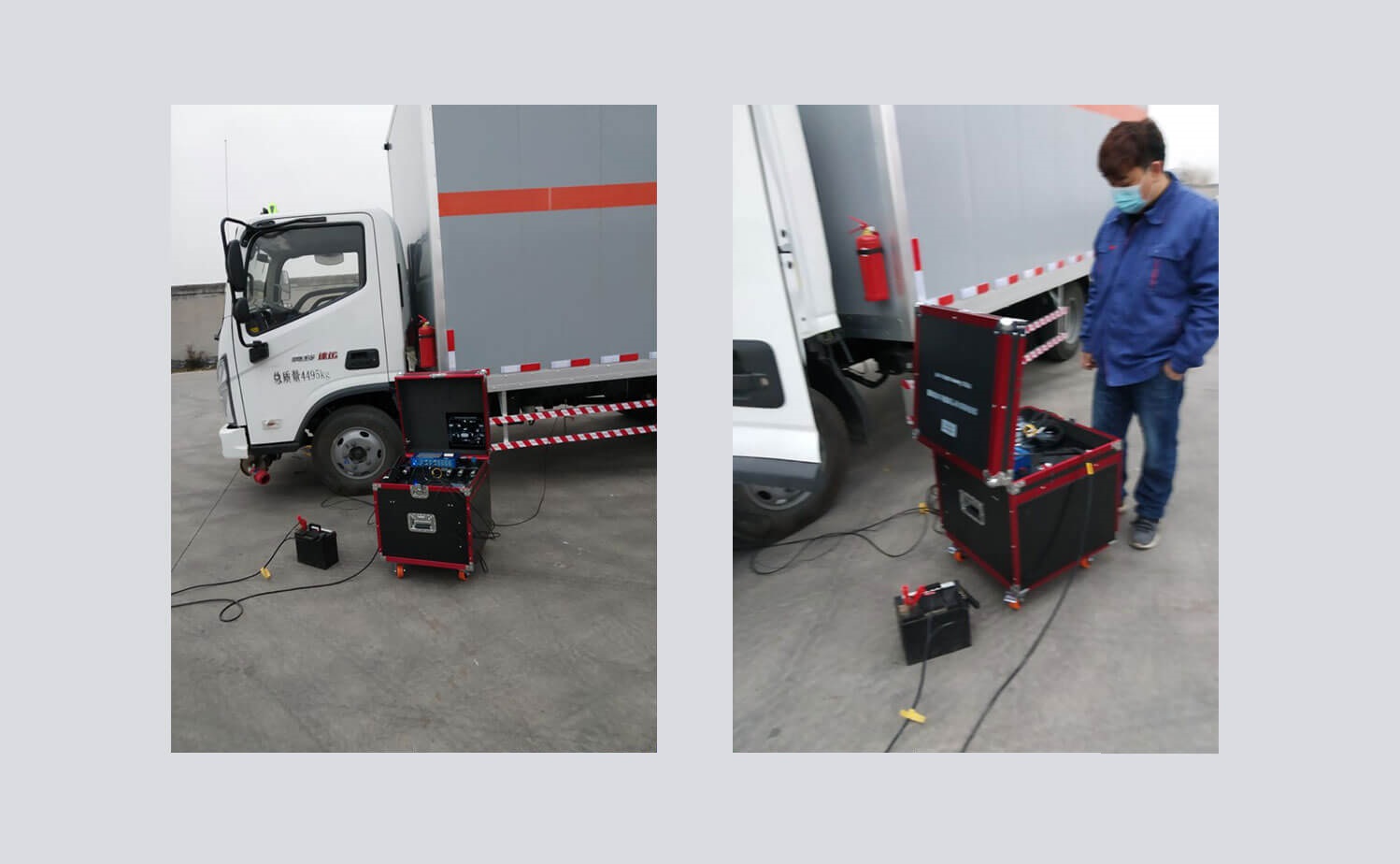

                應用場景

      •






         　　制動響應時間測試系統測試儀用于車輛氣壓制動系統的測試，包括牽引車制動響應時間測試、牽引車模擬控制管路失效、機動車制動管路密封性測試、掛車制動響應時間測試、掛車制動釋放時間測試、牽引車EBS響應時間測試、掛車EBS響應時間測試。嚴格遵循國家標準，數據同步采樣，自動數據處理。

　　●試驗項目

　　牽引車制動響應時間測試

　　牽引車模擬控制管路失效

　　機動車制動管路密封性測試

　　掛車制動響應時間測試

　　掛車制動釋放時間測試

　　滿足的國家標準：GB12676-2014，GB7258-2017，JT/T1178.1-2018，JT/T1178.2-2019

　　●測量參數

　　牽引車儲能裝置壓力、控制管路壓力、供能管路壓力、制動踏板促動時間；

　　掛車制動模擬裝置供能管路壓力、儲氣筒壓力、控制管路壓力；

　　1-5軸左、右氣室壓力，共10個測點。

　　●主要特點

　　自動控制氣控回路動作；

　　自動數據處理；

　　內置打印機，自動在線或離線打??；

　　數據同步采樣，無通道時間差；

　　制動響應時間測試系統設備支持1-5軸左右輪同時測量；

　　可適應各種車型；

　　快速插頭連接，方便安裝；

　　制動響應時間測試系統一體化便攜式設計，開箱即可測試。

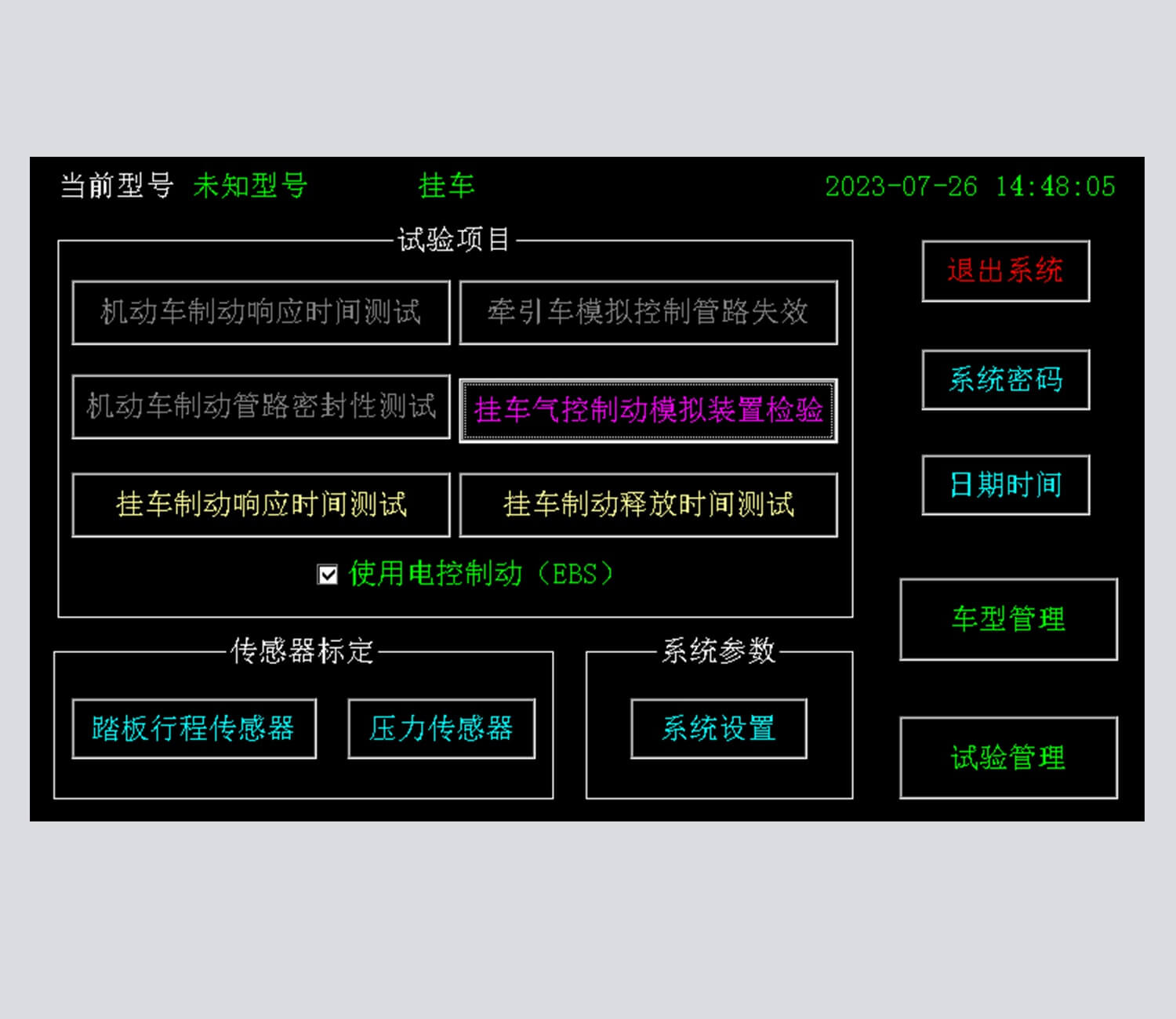

　　●制動響應時間測試系統軟件功能

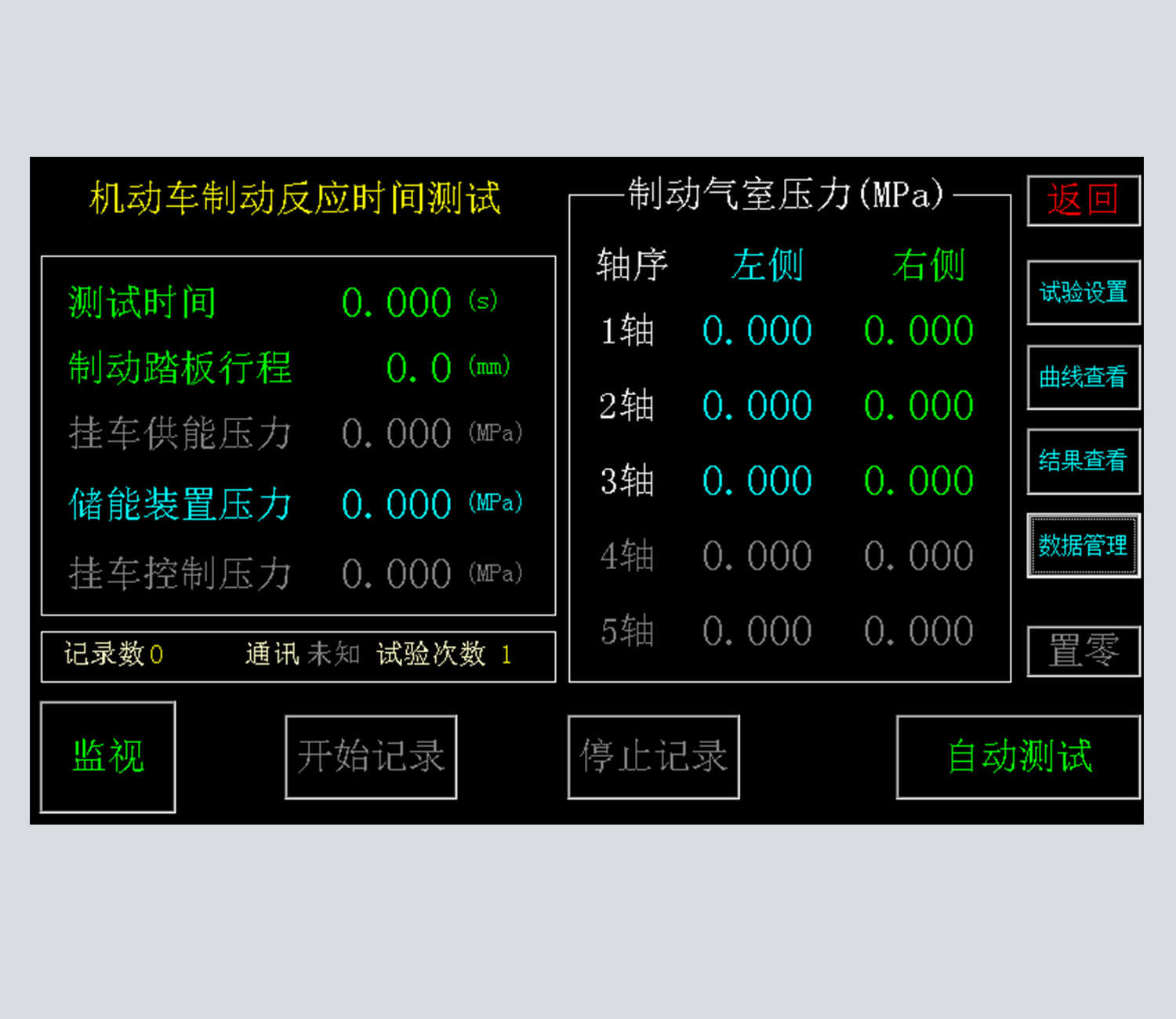

　　制動響應時間測試系統具有手動測試和自動測試2種模式

　　可以根據試驗標準要求快速給出試驗結果

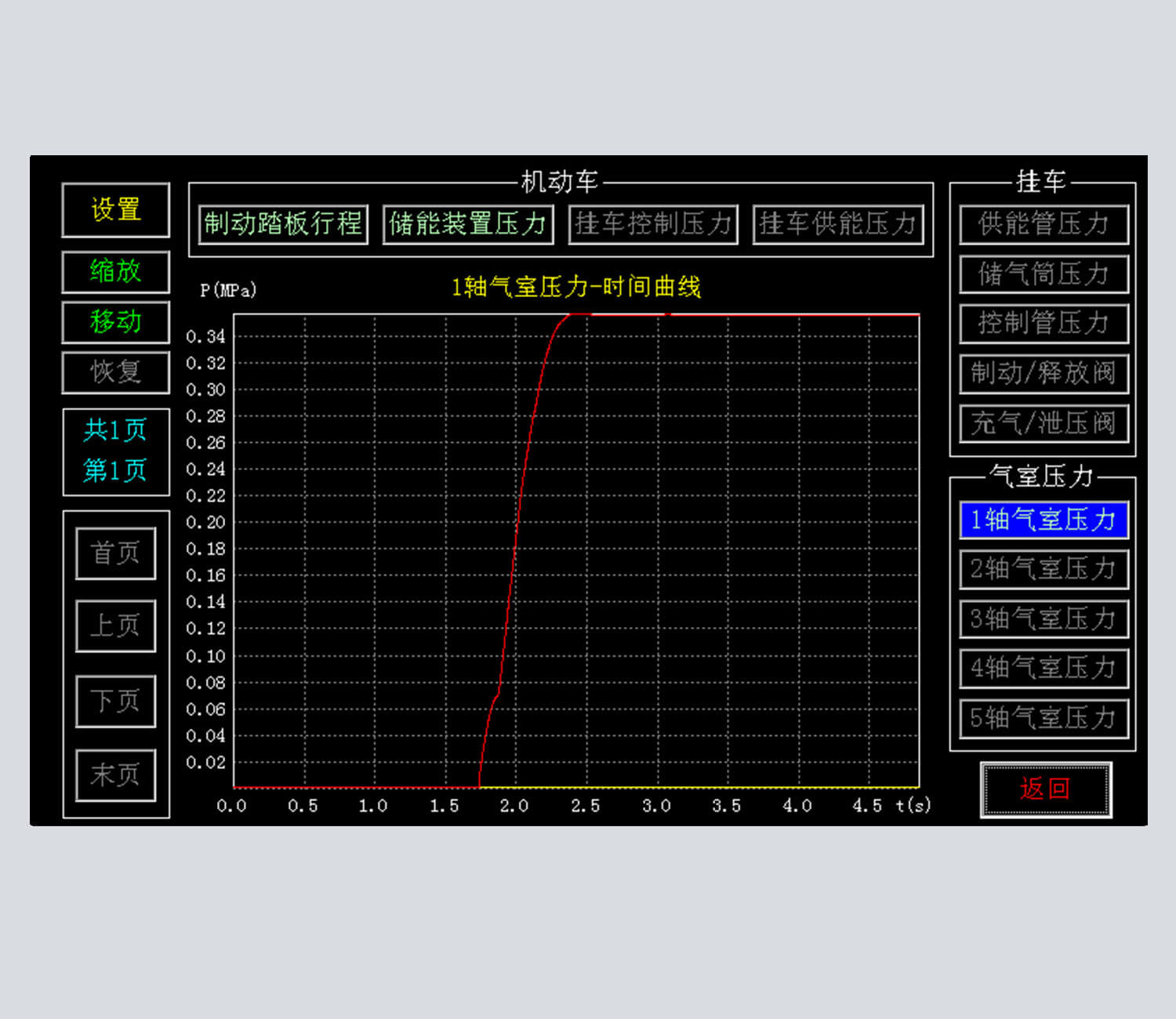

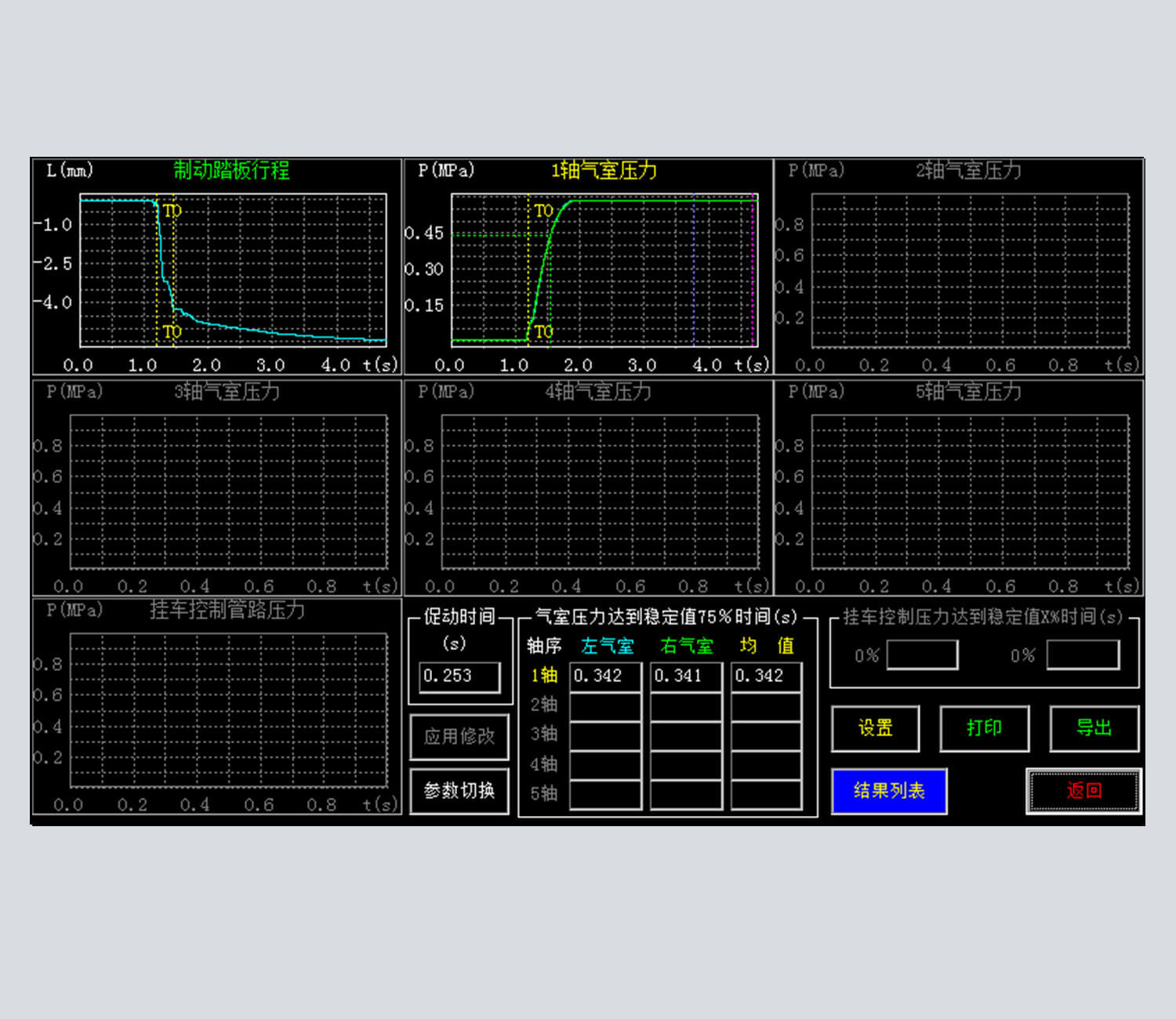

　　可同時顯示5個軸氣室制動壓力建立過程曲線

　　可顯示制動時供能管路壓力過程曲線

　　可顯示踏板位移曲線

　　制動響應時間測試系統具有傳感器標定功能

　　具有數值統計功能









	制動響應時間測試系統測試儀技術指標參數




	制動響應時間測試系統測控主機











				壓力罐容積


				30±0.2L






				耐壓


				1.25MPa






				控制閥響應時間


				≤2ms






				壓力檢測點


				標配16通道，可擴展






				數據采集通道


				16通道同步采樣，16位精度






				開關信號輸出通道


				4通道，控制電磁閥






				主機


				主頻1GHz，7英寸觸摸顯示屏；

內置微型打印機，自動打印測試結果；

一體化便攜式結構，結構緊湊，開箱即可測試。






				工作環境


				溫度-20～60℃，濕度10～85%(不結露)；






				供電電壓


				24VDC











				壓力傳感器











							量程


							0-1.6MPa






							輸出


							4-20mA






							接口


							M10*1






							供電


							12-30VDC






							精度


							±0.25%FS






							線長


							8米（可定制）













							剎車動作感應傳感器











										踏板行程測量


										量程：0~360°,精度±0.05°；






										踏板速度測量


										量程：0~720°/s，精度±0.1°/s；

















    •

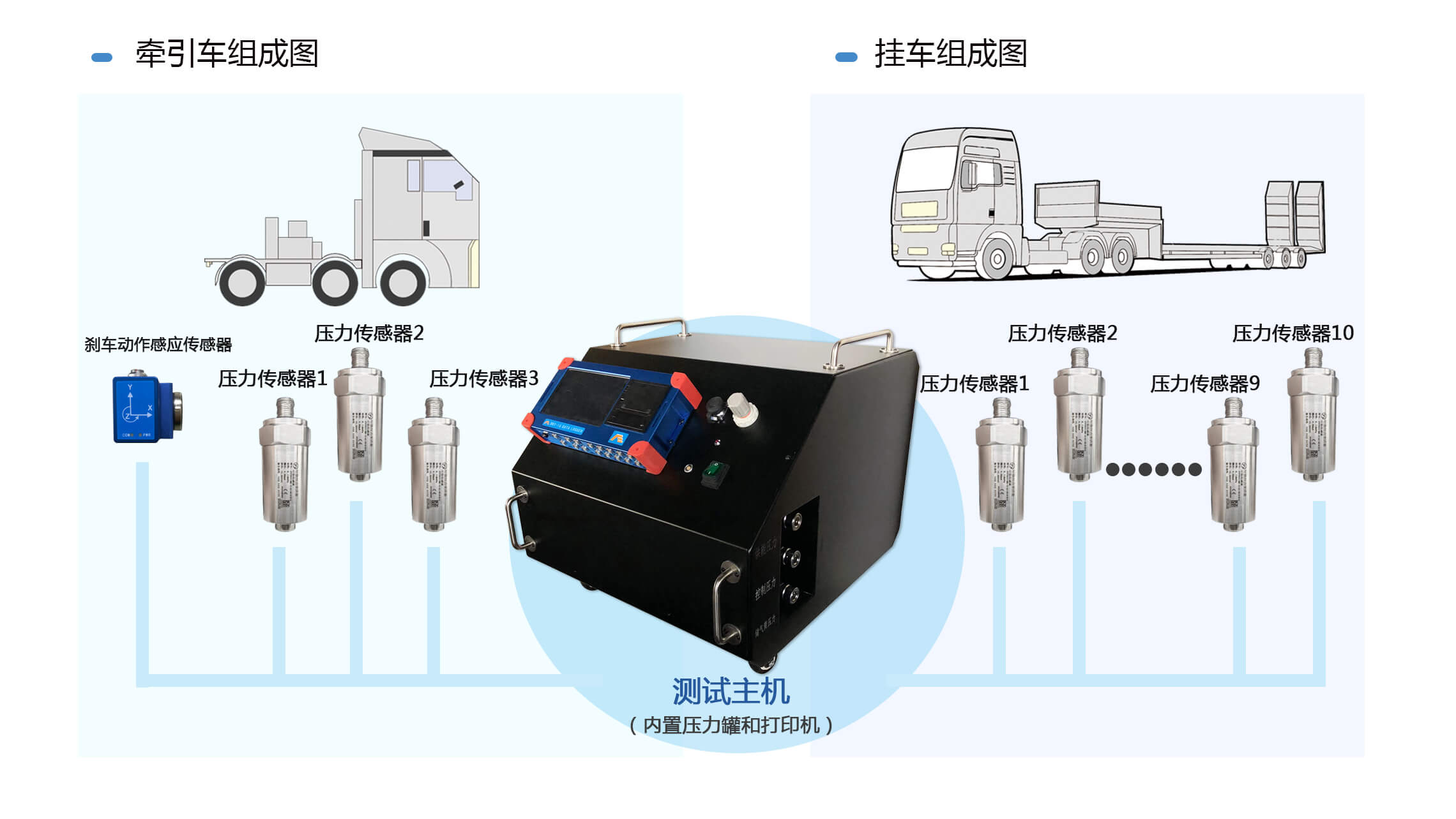

                         制動響應時間測試系統配置





      制動響應時間測試系統配置


      ●測控主機（BRT-16），內置儲氣罐、氣控單元、傳感器、數采主機，打印機等

●嵌入式測控軟件

●內置3個壓力傳感器（1.6MPa），外部可接5- 10個壓力傳感器

       ●剎車動作感應傳感器（NE-PBS）

●配套附件（線纜、管路等）

●計量校準證書（紙質）




      •
