    VEM-7D雙天線測試主機




                    VEM-7D雙天線測試主機






    •
                產品概述


      •

    •
                技術指標


      •

    •

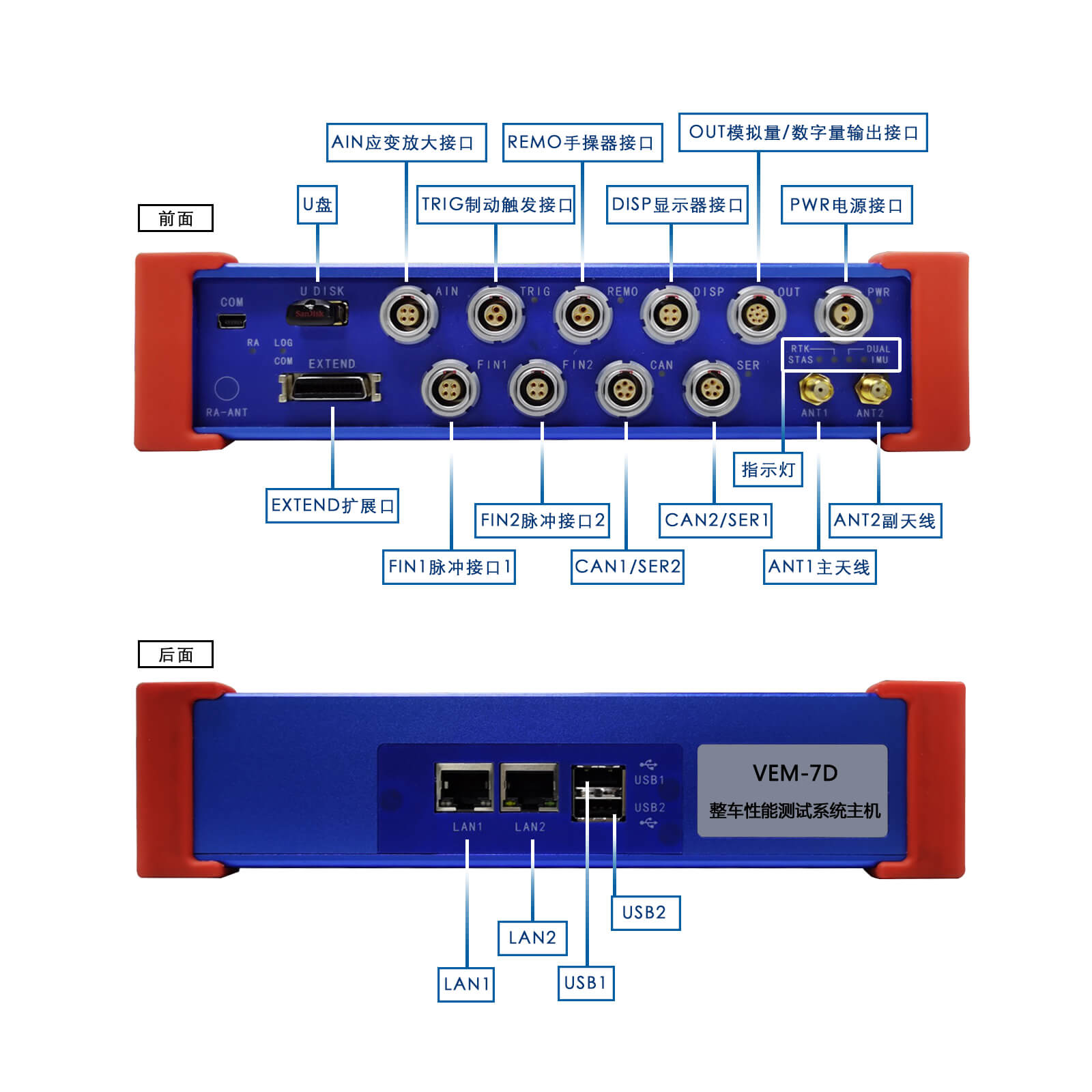

                輸入輸出接口


      •

    •


      •

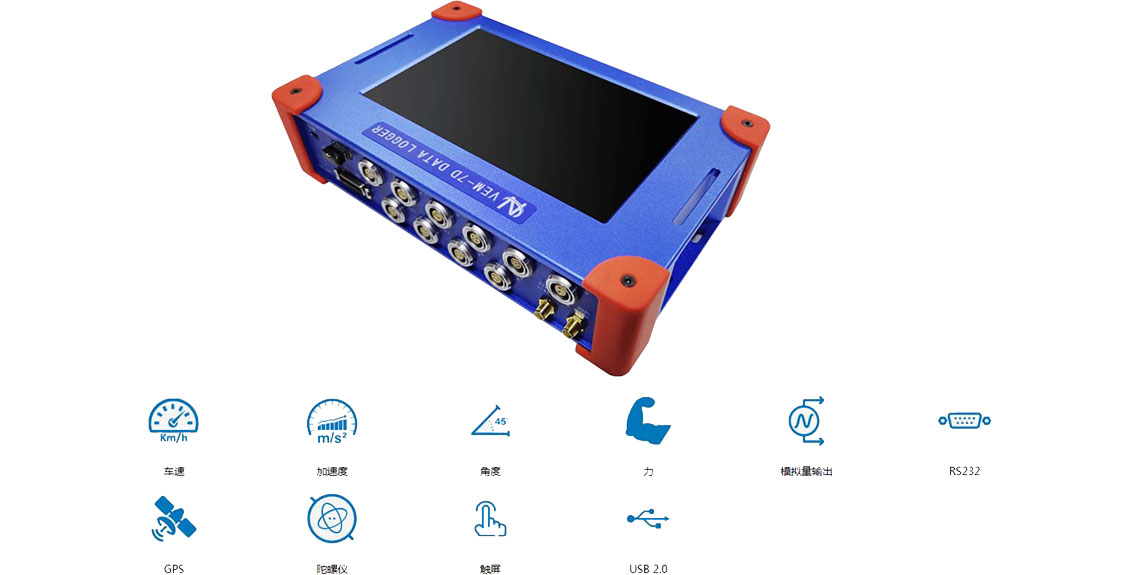

         　　VEM-7D雙天線測試主機是一款具有雙天線系統、能夠測量航向角的多功能車輛性能測試設備，集數據采集、處理分析、觸摸顯示為一體，具有速度測試精度高、操作簡單、數據處理方便快捷，結構緊湊、便于攜帶等優點?？砂凑諊鴺?biāo)要求完成以下試驗：

　?。?）動力性、經濟性、制動性、里程表校驗、爬陡坡、牽引性能測試等；

　?。?）GB/T6323-2014規定的操縱穩定性7項試驗；

　?。?）JTT1178.1-2018指定的穩態圓周試驗、穩態回轉試驗和蛇形試驗；

　?。?）JTT1178.2-2018指定的穩態圓周、穩態回轉、蛇形、最大擺幅和后部放大系數測試；

　　（5）平順性測試（需連接振動測量模塊）；

　　（6）阻尼比和固有頻率測試（需連接振動測量模塊）；

　?。?）ABS測試（需連接頻率模塊和模擬量模塊）。

　　主要特點：

　　●原始數據U盤存儲

　　●GPS雙天線測試系統，測試精度高

　　●7英寸工業觸摸屏操作，試驗過程無需電腦

　　●試驗開始和結束具有聲音提示功能

　　●車速測試，GPS更新率可選20Hz、100Hz可選

　　●VEM-7D雙天線測試主機試驗結束后現場實時進行數據處理

　　●試驗結果現場自動打印或事后打?。ㄟx配微型打印機）

　　●PC機軟件支持導入原始數據進行分析，生成試驗報告

　　●試驗過程自動條件觸發和結束，支持手操器操作

　　●蛇形試驗，支持手動觸發和自動觸發（選配觸發器），試驗快捷高效

　　測量參數：

　　●車速、側向加速度、前進加速度、橫擺角速度、車身側傾角、車身俯仰角、轉向盤轉角、轉向盤力矩、距離、油耗、MFDD、踏板力、牽引力、發動機轉速等。













			車速


			量程：0-400km/h；精度：±0.05 km/h；分辨率：0.01 km/h






			時間


			精度：±0.01s；分辨率：1ms






			距離


			精度：±0.05%(<50cm/km)；分辨率：4mm






			數據更新率


			1~100Hz






			GPS原始更新頻率


			20Hz，100Hz選配，雙天線功能






			模擬量輸入


			4CH，24位精度，6級程控放大器，輸入電壓±50V






			車速通道


			1CH，內置高精度測量級GPS/BD測速模塊






			CAN/OBD


			2CH，可直接連接車輛CAN接口，獲取車輛參數






			測頻/計數通道


			2CH，內置供電，支持單脈沖和正交雙脈沖輸入






			數字觸發


			2CH，可連接制動觸發開關和手操器






			RS232


			2CH，可同時連接兩個陀螺儀完成橫向穩定性測試






			無線觸發模塊


			1CH，主頻433MHz，支持蛇形試驗4位置自動觸發






			微打（選配）


			打印紙款50mm






			電源輸入


			12VDC（7~30V寬電壓）






			功耗


			約12W






			外形尺寸LWH


			227x150x50mm, 301x150x50mm（內置打印機）






			重量


			約1990g
